Reken snel: cos φ uitleg voor technici, rekenvoorbeeld 69 kVAr
9 min lezenRedactie Stroomhuren.be
Cos φ is de verhouding tussen het werkelijke vermogen en het schijnbare vermogen van een elektrische installatie: hoeveel van de geleverde stroom daadwerkelijk nuttig werk levert. De waarde ligt altijd tussen 0 en 1, waarbij 1 het ideaal is. Een lage cos φ betekent meer blindvermogen, hogere stroomsterktes in je kabels en, bij grootverbruikers, mogelijk een toeslag van de netbeheerder.
Kort samengevat:
- Een verandering van de arbeidsfactor van 0,7 naar 0,95 kan de stroomsterkte met ongeveer 26 procent verminderen, wat leidt tot minder energieverlies.
- Bij een arbeidsfactor onder de 0,85 tot 0,90 kunnen nettoestellen toeslagen opleveren en loopt de belasting op kabels en transformatoren op.
- Het meten van harmonischen en het analyseren van de belasting is essentieel om de juiste compensatiemethode te kiezen en overcompensatie te voorkomen.
- Voor stabiele inductieve belastingen is een condensatorbank met automatische trapregeling meestal geschikt, terwijl bij veel niet-lineaire belastingen een actief filter beter presteert.
- Een goede voorbereiding, inclusief meting en analyse, levert meer besparingen op dan het impulsief plaatsen van een condensatorbank zonder voorafgaande gegevens.
Inhoudsopgave
- Wat is cos φ en hoe verhouden P, Q en S zich tot elkaar?
- Waardoor ontstaat blindvermogen: inductief of capacitief?
- Wat kost een lage cos φ je in de praktijk?
- Cos φ berekenen: formules en een rekenvoorbeeld
- Welke compensatiemethode past bij jouw installatie?
- Stappenplan: meten, analyseren, veilig implementeren
- Wat dit betekent voor tijdelijke installaties op events en werven
- Waarom rekenen belangrijker is dan compenseren
- Bronnen
Wat is cos φ en hoe verhouden P, Q en S zich tot elkaar?
Om cos φ te begrijpen, moet je drie grootheden uit elkaar houden. Actief vermogen (P), gemeten in kilowatt (kW), is het vermogen dat echt arbeid verricht: het laat een motor draaien of een lamp branden. Blindvermogen (Q), in kilovoltampère reactief (kVAr), doet zelf geen nuttig werk maar is nodig om magnetische velden in spoelen en motoren op te bouwen. Schijnbaar vermogen (S), in kilovoltampère (kVA), is de resultante van beide en bepaalt hoeveel stroom er daadwerkelijk door de kabels loopt.
De formule is eenvoudig: cos φ = P / S. Bij een cos φ van 1 is al het geleverde vermogen actief vermogen, zonder blindvermogen. In de praktijk komt dat nooit voor.
Een verwante term is de Power Factor, die in Engelstalige documentatie vaak naast cos φ opduikt. Bij zuiver sinusoïdale netten zijn beide identiek, maar zodra harmonischen (vervormingen door bijvoorbeeld frequentieregelaars of LED-drivers) een rol spelen, wijkt de Power Factor af van de klassieke cos φ. Dat onderscheid is precies waarom een Power Quality-meting meer zegt dan een simpele cos φ-aflezing.
- P (kW): het werkelijke, nuttige vermogen
- Q (kVAr): het blindvermogen, nodig voor magnetische velden
- S (kVA): het schijnbare vermogen, de vectorsom van P en Q
Waardoor ontstaat blindvermogen: inductief of capacitief?
Blindvermogen ontstaat doordat stroom en spanning niet meer in fase lopen. Bij inductieve belastingen, zoals motoren, transformatoren en lasapparaten, loopt de stroom achter op de spanning. Dat is het meest voorkomende type in industriële en tijdelijke installaties.
Bij capacitieve belastingen, zoals condensatoren, lange ondergrondse kabels of bepaalde schakelende voedingen, loopt de stroom juist voor op de spanning. Dit komt minder vaak voor, maar kan bij overcompensatie zelfs ontstaan door een verkeerd gedimensioneerde condensatorbank.
In de praktijk herken je het probleem aan de apparatuur zelf:
- Elektromotoren en pompen: cos φ typisch tussen 0,7 en 0,85
- Transformatoren onder lage belasting: sterk inductief, lage cos φ
- Verlichting met elektronische voorschakelapparaten: vaak al gecorrigeerd naar boven 0,9
- Lasinstallaties en compressoren: sterk wisselende, vaak lage cos φ
Weet je welk type apparatuur domineert in je installatie, dan weet je meteen welke richting je compensatie op moet.
Wat kost een lage cos φ je in de praktijk?
Een lage cos φ is geen abstract getal. Het heeft drie directe, meetbare gevolgen voor je installatie.
Ten eerste stijgen de stroomsterktes in kabels en schakelmateriaal, met hogere I²R-verliezen als gevolg: meer warmte, meer energieverlies, snellere slijtage van componenten. Ten tweede verbruikt blindvermogen capaciteit van je transformator die je niet kunt gebruiken voor nuttig vermogen. Bij een krap gedimensioneerde transformator loop je zo tegen de grenzen van je aansluiting aan, terwijl het werkelijke energieverbruik nog ruimte zou laten.
Ten derde hanteren netbeheerders vaak een ondergrens voor de arbeidsfactor bij grootverbruikers, doorgaans tussen 0,85 en 0,90. Blijf je daar structureel onder, dan kun je een toeslag voor blindverbruik op je energiefactuur terugvinden, zoals netbeheerders en energieleveranciers dat berekenen.
- Hogere kabelstromen en meer energieverlies door warmte
- Minder beschikbare transformatorcapaciteit voor nuttig vermogen
- Risico op toeslagen bij netbeheerders onder de 0,85 à 0,90 grens
- Grotere kans op overbelasting en lagere bedrijfszekerheid

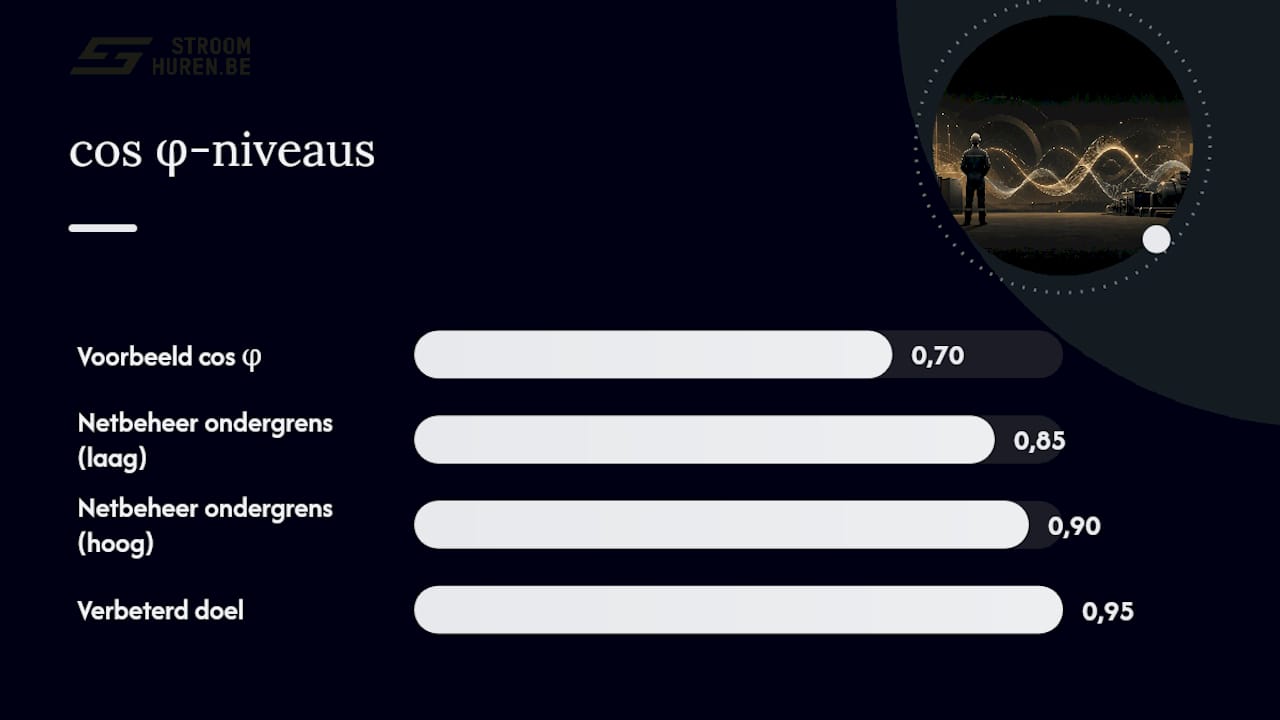

Pro-tip: Check eerst je energiefactuur voordat je in compensatie investeert. Staat daar al een blindverbruikpost op, dan weet je meteen dat de investering zich sneller terugbetaalt dan de gemiddelde 1 à 2 jaar die voor een condensatorbank gebruikelijk is.
Een verbetering van cos φ van 0,7 naar 0,95 kan de stroomsterkte met ongeveer 26% verlagen, wat rechtstreeks doorwerkt in minder verliezen en meer vrije capaciteit, volgens berekeningen van Sensorfact.
Cos φ berekenen: formules en een rekenvoorbeeld
Voor de berekening van cos φ en de benodigde compensatie heb je een beperkt aantal formules nodig. De basis is:
- S = P / cos φ — het schijnbare vermogen volgt uit het actieve vermogen gedeeld door de huidige arbeidsfactor.
- Q = P · tan φ — het blindvermogen volgt uit het actieve vermogen en de fasehoek.
- Qc = P · (tan φ1 − tan φ2) — het te compenseren blindvermogen is het verschil tussen de huidige en de gewenste situatie.
- C = Qc / (2π f U²) — hieruit volgt de benodigde condensatorcapaciteit per fase, met f de netfrequentie en U de netspanning.
Deze formules komen rechtstreeks uit de rekenmethodiek voor blindvermogencompensatie en vormen de basis van elke praktische dimensionering.

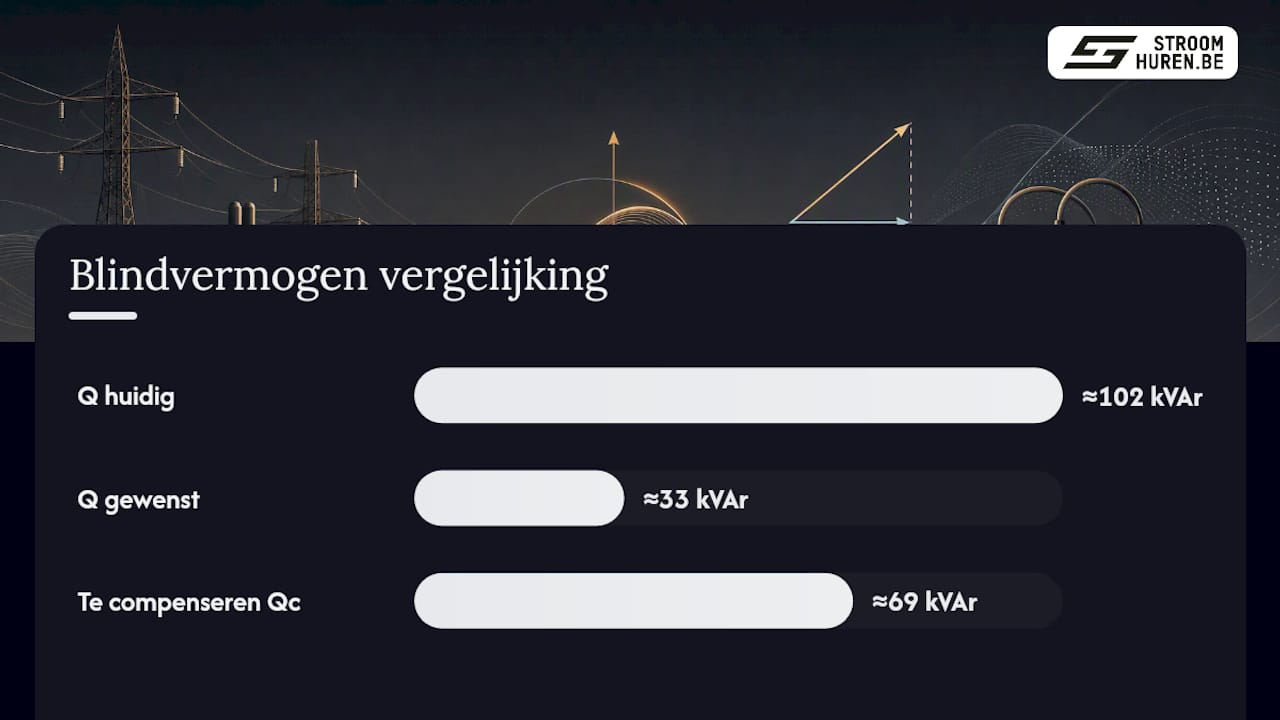

Neem een installatie met een actief vermogen van 100 kW en een huidige cos φ van 0,7. Je wilt naar 0,95. Dan geldt: tan φ1 (bij cos φ 0,7) is ongeveer 1,02, en tan φ2 (bij cos φ 0,95) is ongeveer 0,33. Het te compenseren blindvermogen wordt dan Qc = 100 × (1,02 − 0,33) ≈ 69 kVAr.
Voor de condensatorkeuze geldt: kies een werkspanning die hoger ligt dan de netspanning, bijvoorbeeld 440 V op een 400 V net, om veroudering door harmonische belasting te beperken.
Welke compensatiemethode past bij jouw installatie?
Zodra je weet hoeveel kVAr je moet compenseren, is de volgende vraag: met welke techniek? Er zijn grofweg drie sporen, en de keuze hangt vooral af van hoeveel harmonischen er in je net aanwezig zijn.
De klassieke condensatorbank met automatische trapregeling is de standaardoplossing voor installaties met een stabiele, overwegend inductieve belasting. Een regelaar schakelt condensatortrappen bij of uit op basis van de gemeten cos φ, zodat je nooit overcompenseert wanneer een deel van de installatie stilstaat. Precies dat overcompenseren is een reëel risico bij vaste, ongeregelde banken: schakel je 's nachts machines uit, dan kan de cos φ plots capacitief worden.
Gedrosselde (detuned) condensatoren zijn inmiddels de gangbare standaard zodra er frequentieregelaars, lasapparatuur of andere niet-lineaire belastingen in de installatie aanwezig zijn. De smoorspoel verschuift de resonantiefrequentie van de bank weg van de dominante harmonischen, wat resonantieschade voorkomt die bij ongedempte banken wel kan optreden.
Voor installaties met sterk wisselende of zwaar vervuilde belasting, zoals grote lasinstallaties of installaties met veel frequentieregelaars, is een actief filter of SVG (Static Var Generator) vaak een betere keuze. Deze systemen reageren binnen milliseconden en compenseren zowel blindvermogen als een deel van de harmonische vervorming, iets waar een condensatorbank simpelweg te traag voor is.
- Condensatorbank met trapregeling: stabiele, inductieve belasting zonder veel harmonischen
- Detuned condensatoren: standaard bij aanwezigheid van frequentieregelaars of niet-lineaire lasten
- SVG of actief filter: dynamische belasting, hoge THD, snelle reactietijd vereist
Pro-tip: Ga nooit blind voor de goedkoopste condensatorbank. Meet eerst de THD (Total Harmonic Distortion) van je net. Boven een bepaalde vervormingsgraad is een ongedempte bank een resonantierisico in plaats van een oplossing.
Stappenplan: meten, analyseren, veilig implementeren
Compensatie zonder voorafgaande meting is gokken. De juiste volgorde bestaat uit vier stappen die je niet mag overslaan.
- Meten: voer een Power Quality-meting uit over een representatieve periode, bij voorkeur een volledige productieweek inclusief piekmomenten. Neem naast de cos φ ook de THD mee, want die bepaalt of je een detuned oplossing of een actief systeem nodig hebt.
- Analyseren: bekijk of de belasting centraal of decentraal het beste gecompenseerd kan worden. Bij één grote inductieve verbruiker werkt decentrale compensatie vaak beter dan een centrale bank, omdat je dan nooit overcompenseert wanneer die machine stilstaat.
- Selecteren en dimensioneren: kies op basis van de gemeten harmonischen tussen een detuned condensatorbank en een actief systeem, en dimensioneer de capaciteit met de eerder genoemde formules.
- Valideren en monitoren: meet na installatie opnieuw om te bevestigen dat de cos φ binnen de gewenste marge blijft, en zet waar mogelijk continue monitoring op om verschuivingen door nieuwe apparatuur snel te signaleren.
Pro-tip: Plan de validatiemeting minstens twee weken na installatie, niet direct erna. Zo vang je ook variaties in belasting op die bij een eenmalige meting vlak na de ingreep gemakkeljk gemist worden.
Wat dit betekent voor tijdelijke installaties op events en werven
Bij tijdelijke stroomvoorzieningen speelt cos φ een andere rol dan in een vaste fabriekshal. Werfkasten en verdeelkasten voeden vaak een wisselende mix van compressoren, lasapparatuur en verlichting, waardoor de arbeidsfactor per dag kan verschuiven. Wie op een bouwplaats of event met zwaar inductieve apparatuur werkt, moet de aansluiting daarom ruim genoeg dimensioneren om pieken in blindvermogen op te vangen zonder dat de hoofdzekering afslaat.
Er zijn werfkasten, verdeelkasten en verlengkabels beschikbaar die zijn afgestemd op dit soort wisselende belastingen, en er wordt mee gedacht over de juiste dimensionering vóór de installatie wordt aangesloten. Ook de aansluitvoorwaarden van netbeheerders, zoals besproken in de gids over stroomkeuring en conforme aansluitingen, spelen hier mee: een tijdelijke installatie moet net zo goed aan de veiligheidseisen voldoen als een vaste. Twijfel je over de juiste capaciteit voor jouw project? Een gesprek over de belasting op je werf of event voorkomt achteraf onnodige toeslagen of overbelasting.
Waarom rekenen belangrijker is dan compenseren
De meeste artikelen over cos φ beginnen bij de oplossing: koop een condensatorbank. Dat is de verkeerde volgorde. De cijfers in dit artikel laten zien dat de winst vooral zit in het combineren van een goede meting met de juiste formule, niet in het snel bijplaatsen van compensatieapparatuur.
Wat mij opvalt: bedrijven investeren vaak primair om een boete van de netbeheerder te vermijden, terwijl de grootste winst meestal elders ligt. Minder warmteverlies in kabels en vrijgekomen transformatorcapaciteit leveren op de lange termijn meer op dan het vermijden van een eenmalige toeslag. Die transformatorruimte betekent dat je zonder dure netverzwaring toch extra apparatuur kunt aansluiten, en dat argument overtuigt een technisch manager sneller dan een boete die misschien nooit valt.
De tweede misvatting is dat compensatie een eenmalige actie is. Bij installaties met frequentieregelaars of lasapparatuur is een ongedempte condensatorbank zonder voorafgaande THD-meting eerder een risico dan een oplossing. Meet eerst, reken dan, en kies daarna pas de techniek. Wie die volgorde omdraait, betaalt uiteindelijk meer dan de toeslag die hij probeerde te vermijden.
