TN‑S of TT systeem: waarom 100 Ω en 30 Ω cruciaal zijn voor technici
9 min lezenRedactie Stroomhuren.be
Voor woningen in België is TT het standaardstelsel, met een lokale aardelektrode los van het net. TN-S duikt vooral op bij private transformatoren, industriële sites en grotere utiliteitsgebouwen. Die keuze bepaalt onmiddellijk waar je op moet meten: bij TT staat de aardingsweerstand centraal, bij TN-S de impedantie van de PE-geleider en de scheiding met de nulleider.
Kort samengevat:
- Een TN-S systeem scheidt N en PE over het volledige traject en vereist een goede aarding stroomopwaarts voor betrouwbare werking.
- In woningen domineert TT omdat de gebouweigenaar verantwoordelijk is voor de lokale aardingsverbinding, die periodiek gecontroleerd moet worden.
- Bij een isolatiefout in TN-S schakelt een automatische beveiliging meestal snel, maar bij TT is een RCD noodzakelijk vanwege de hogere foutimpedantie.
- Voor lange kabeltrajecten in TN-S kan de impedantie van de PE-geleider te hoog worden, waardoor extra aardelektroden of parallelle elektroden nodig zijn.
- De keuze tussen TN-S en TT wordt grotendeels bepaald door het net waarop het gebouw is aangesloten, niet door de technicus zelf.
Inhoudsopgave
- Wat is een TN-S systeem en wanneer gebruik je het?
- Wat is een TT systeem en waarom domineert het in woningen?
- TN-S versus TT: de belangrijkste verschillen op een rij
- Beveiliging: wanneer volstaat een automaat en wanneer is een RCD verplicht?
- Ontwerpvalkuilen: impedantie, N-onderbreking en potentiaalvereffening
- Aardingsweerstand meten: methode en grenswaarden volgens AREI
- Checklist vóór oplevering: wat controleer je in welke volgorde?
- Hoe Stroomhuren technici ondersteunt bij veilige tijdelijke installaties
- Waarom de discussie TN-S tegen TT vaak te simpel wordt voorgesteld
- Bronnen
Wat is een TN-S systeem en wanneer gebruik je het?
Bij een TN-S installatie lopen de nulleider (N) en de aardgeleider (PE) over het volledige traject als twee gescheiden geleiders, van de transformator tot aan het laatste stopcontact. Die scheiding blijft achter het splitsingspunt absoluut: N en PE mogen daarna nooit meer met elkaar verbonden worden, anders ontstaan zwerfstromen die apparatuur beschadigen en meetresultaten vertekenen, zoals leverancier Weidmüller benadrukt in zijn technische documentatie.
Je vindt TN-S doorgaans in nieuwe utiliteitsbouw en op industriële terreinen met een eigen privétransfo. Het grote voordeel: een duidelijke, voorspelbare foutstroom bij een isolatiedefect, en betere elektromagnetische compatibiliteit dan bij TT wanneer het upstream-net goed is opgezet, blijkt uit de analyse van Atlas Contrôle. Het nadeel is even reëel: je installatie hangt volledig af van de kwaliteit van de aarding stroomopwaarts, buiten je eigen controle.
Wat is een TT systeem en waarom domineert het in woningen?
Een TT-installatie werkt met een eigen, lokale aardelektrode die volledig onafhankelijk staat van de aarding van de netbeheerder. De woning of het gebouw regelt zijn eigen aardverbinding, los van wat er bij het transformatorstation gebeurt.

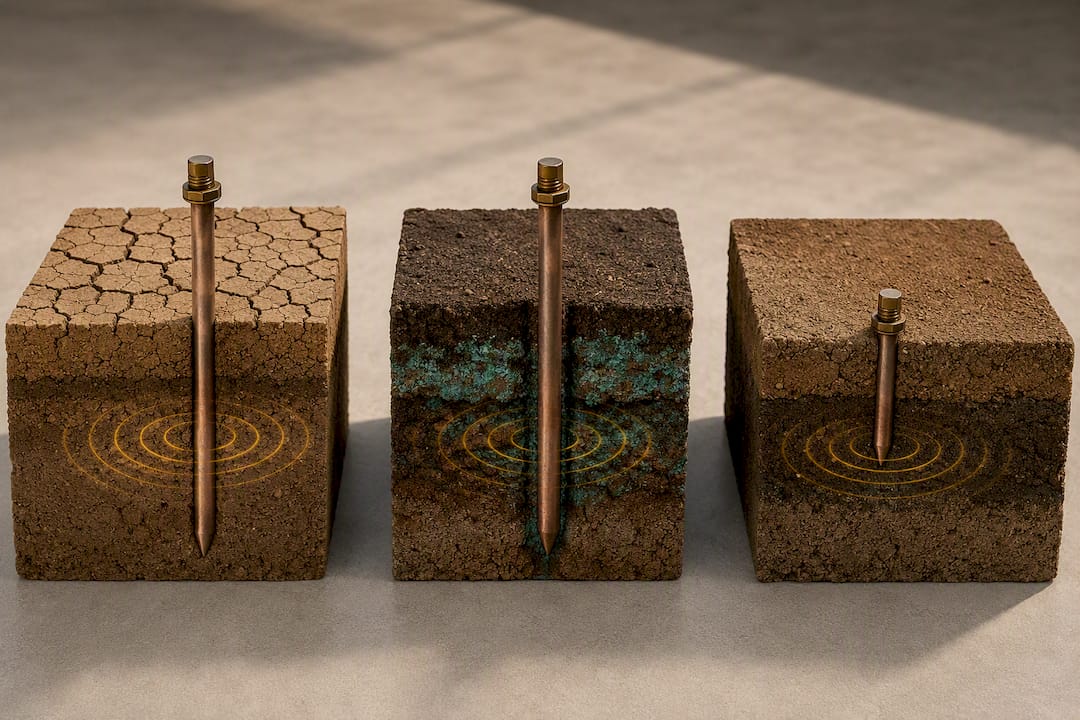

Die onafhankelijkheid verklaart meteen waarom TT zo dominant is in residentiële installaties: de netbeheerder levert stroom, de eigenaar draagt de verantwoordelijkheid voor de eigen aarding en beveiliging. Voor keuring betekent dit dat de spreidingsweerstand van die lokale elektrode het meest kritische meetpunt wordt. Grond die te droog uitdroogt, corrosie aan de elektrode, of een te kleine aardplaat: elk van die factoren kan de weerstand jaren na de eerste keuring laten oplopen. Periodieke controle is dus geen formaliteit maar een noodzaak, zeker bij oudere installaties.
TN-S versus TT: de belangrijkste verschillen op een rij
Het kernverschil zit in het foutgedrag. Bij een isolatiefout in een TN-S installatie ontstaat een quasi-kortsluiting die een gewone automaat vaak snel genoeg afschakelt. Bij TT loopt de foutstroom via de aarde terug, met een veel hogere impedantie in het pad. Een automaat alleen volstaat dan niet, je hebt een differentieelschakelaar (RCD) nodig om tijdig uit te schakelen.
De verschillen die de keuze sturen:
- Foutrespons: TN-S schakelt via overstroomt af, TT vereist een RCD omdat de aardlus te veel weerstand bevat voor een automaat alleen.
- EMC en zwerfstromen: TN-S presteert doorgaans beter op elektromagnetische compatibiliteit, mits het upstream-net correct is uitgevoerd, aldus Atlas Contrôle.
- Verantwoordelijkheid voor de PE: bij TN-S ligt die grotendeels bij de netbeheerder of de privétransfo-eigenaar; bij TT draagt de gebouweigenaar de volledige verantwoordelijkheid voor de lokale aarding.
- Selectiecriteria: gebouwtype, gevoeligheid van de aangesloten apparatuur en de aanwezigheid van een private transformator bepalen welk stelsel praktisch haalbaar of verplicht is.
De keuze ligt in de praktijk zelden vrij bij de technicus. Het net waarop een gebouw is aangesloten, legt het stelsel doorgaans al vast, en het ontwerp moet zich daarnaar voegen, niet omgekeerd, zoals Atlas Contrôle terecht opmerkt.
Beveiliging: wanneer volstaat een automaat en wanneer is een RCD verplicht?
Een automaat schakelt op basis van overstroom en werkt goed zolang de foutimpedantie laag genoeg blijft om snel een hoge stroom te trekken. Zodra die impedantie oploopt, zoals structureel het geval is bij TT, of bij lange leidingen in TN-S, is een differentieelschakelaar de enige betrouwbare vangnet.
Praktische volgorde die je als technicus aanhoudt:
- Controleer eerst het stelsel: TT vereist per definitie een 30 mA RCD aan de hoofdvoeding, ongeacht de leidinglengte.
- Plaats bij TN-S een RCD op elke stopcontactgroep; recentere AREI-updates verplichten 30 mA-bescherming daar breder dan voorheen, ook binnen TN-S installaties, blijkt uit PlanElec.
- Zet de hoofd-RCD zo dicht mogelijk bij de oorsprong van de installatie, zodat een enkel defect niet de hele groep meesleurt bij herhaalde uitval.
- Bereken bij lange leidingen de verwachte kortsluitstroom om te toetsen of de automaat wel degelijk snel genoeg afschakelt.
- Voorzie redundantie: een tweede differentieel op kritieke circuits voorkomt dat één storing de volledige installatie platlegt.
Pro-tip: Meet de uitschakeltijd van je RCD’s jaarlijks met een testknop én een aardingsmeter, niet enkel visueel. Een RCD die niet meer binnen de norm uitschakelt, geef je vaak pas na een incident door, en dan is het te laat.
Ontwerpvalkuilen: impedantie, N-onderbreking en potentiaalvereffening

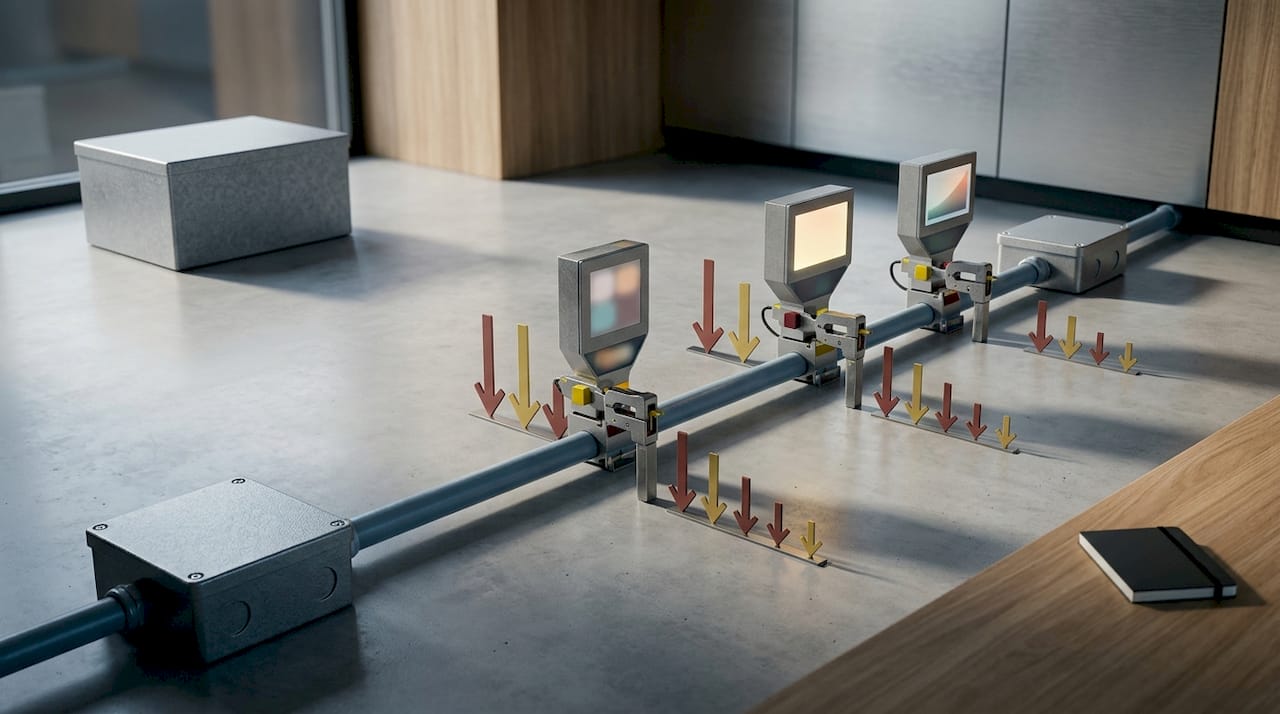

Bij lange kabeltrajecten in TN-S kan de impedantie van de PE-geleider te hoog oplopen om voldoende foutstroom te genereren voor een snelle automatische uitschakeling. In dat geval is een kortsluitberekening geen extra stap maar een verplichting, bevestigt de technische fiche van Volta.
Een te hoge PE-impedantie los je op met een extra aardelektrode of parallel geschakelde elektroden, wat de totale weerstand verlaagt. Specifiek risico bij TN-S: een onderbreking van de nulleider kan gevaarlijk hoge belastingspanningen veroorzaken op aangesloten toestellen, omdat de nul- en aardfunctie niet langer gescheiden functioneren zoals bedoeld. Controleer die N-PE scheiding daarom structureel bij elke keuring, niet enkel bij oplevering. In gebouwen met gevoelige apparatuur, denk aan serverruimtes of medische installaties, is aanvullende potentiaalvereffening geen luxe maar een basisvereiste om spanningsverschillen tussen massa’s weg te werken.
Aardingsweerstand meten: methode en grenswaarden volgens AREI
Je meet de aardingsweerstand met een gespecialiseerde aardingsmeter, bij voorkeur via de driepuntsmethode met hulpelektroden op voldoende afstand van de te meten elektrode. Voor residentiële installaties in België geldt een maximum van 100 Ω als conformiteitsgrens, terwijl 30 Ω het professionele streefdoel is voor betrouwbare werking van differentieelbeveiligingen, zo blijkt uit de praktijkrichtlijnen van Atlas Contrôle.
Belangrijke aandachtspunten bij de meting:
- Meet bij droge én natte bodemcondities om seizoensinvloeden op de spreidingsweerstand in te schatten.
- Verwijs in het keuringsverslag expliciet naar de relevante AREI-artikelen rond aardingswaarden en RCD-verplichtingen, zoals PlanElec documenteert.
- Documenteer elke meting met datum, gebruikt instrument en omgevingscondities, zodat afwijkingen na jaren traceerbaar blijven.
Een aardingsmeter huren is vaak praktischer dan aankopen wanneer je slechts sporadisch keuringen uitvoert of tijdelijke installaties test.
Checklist vóór oplevering: wat controleer je in welke volgorde?
Een gestructureerde controle voorkomt dat je iets over het hoofd ziet vlak voor een keuring:
- Voer eerst een visuele inspectie uit: aansluitingen, kabeldoorsnedes, kleurcodering van N en PE.
- Test elke RCD met de ingebouwde testknop en controleer de uitschakeltijd met een meetinstrument.
- Meet de aardingsweerstand op elk aardpunt en vergelijk met de grenswaarde van 100 Ω, met 30 Ω als streefdoel.
- Controleer bij TN-S expliciet of N en PE nergens onbedoeld opnieuw verbonden zijn na het splitsingspunt.
- Bereken bij lange leidingen de verwachte kortsluitstroom en toets die tegen de karakteristiek van de automaat.
Bij afwijkende meetwaarden helpt vaak een extra aardelektrode, een bijkomende RCD op het probleemcircuit, of een herberekening van de kabeldoorsnede. Een aardingskabel huren van 16 mm² is een snelle remedie wanneer je tijdens een keuring een tekortschietende aardverbinding moet versterken.
Hoe Stroomhuren technici ondersteunt bij veilige tijdelijke installaties
Tijdelijke stroomvoorziening op een bouwplaats of evenemententerrein stelt je voor dezelfde vraag als een vaste installatie: welk stelsel geldt hier, en wat betekent dat voor je beveiliging? Vaak ontbreekt een vaste aardelektrode ter plaatse, waardoor je zelf een TT-configuratie moet opzetten met een lokale aardpen en een 30 mA differentieel aan de bron.
Stroomhuren levert daarvoor aardingskabels, aardingsmateriaal en aardingsmeters die je direct kan inzetten op locatie, samen met verdeelkasten die al voorzien zijn van de juiste differentieelbeveiliging. Bij langere kabeltrajecten op een werf of festivalterrein loont het de impedantie vooraf in te schatten, net zoals bij een vaste TN-S installatie: hoe verder de verdeelkast van de aansluiting staat, hoe belangrijker een correcte doorsnede en een tussentijdse meting worden. Wie op zoek is naar een compleet overzicht van materiaal en werkwijze, vindt de praktische leidraad in de gids over aarding en keuring bij tijdelijke installaties. Voor wie tegelijk met bouwregelgeving te maken heeft, biedt de gids over kozijnen en het Bouwbesluit nuttige achtergrond bij gebouwgebonden installatie-eisen.
Voor een werf, foodtruck of kerstmarkt regel je de volledige stroomvoorziening inclusief aarding via werfstroom huren, met 24/7 ondersteuning en materiaal dat aan de Europese veiligheidsnormen voldoet.
Waarom de discussie TN-S tegen TT vaak te simpel wordt voorgesteld
De gangbare aanname dat TN-S per definitie veiliger is dan TT, of omgekeerd, houdt geen steek. In een industriële hal met correcte potentiaalvereffening voert TN-S foutstromen vaak sneller en voorspelbaarder af dan een TT-opstelling ooit zou kunnen. In een woonwijk zonder private transfo is TT vaak de enige praktische en wettelijk voorziene optie, en werkt het stelsel prima zolang de aardingsweerstand periodiek gecontroleerd wordt.
Wat opvalt in de praktijk: veel discussies over “het beste stelsel” gaan voorbij aan de kern, namelijk dat de keuze zelden bij de technicus ligt. Het aansluitpunt op het net bepaalt het kader, en het echte vakmanschap zit in wat je daarna doet: correct meten, juist dimensioneren en beveiliging afstemmen op het specifieke foutgedrag van het stelsel dat je krijgt. Wie dat verwart met een vrije keuze tussen twee gelijkwaardige opties, mist de essentie van beide systemen.
