Een stroomkring is niet gewoon een draadje met een lampje eraan. Toch is dat het beeld dat veel mensen voor ogen hebben. Wat is een stroomkring precies? Het antwoord ligt in één kernprincipe: elektriciteit stroomt alleen als het pad gesloten is. Zonder een complete, gesloten route komen de elektronen simpelweg niet van A naar B. In dit artikel leg je precies uit hoe een stroomkring werkt, welke onderdelen er onmisbaar zijn, hoe serie en parallelschakelingen van elkaar verschillen, en hoe je veilig en slim aan de slag gaat met je eigen techniekprojecten.

Inhoudsopgave

Belangrijkste inzichten
Wat is een stroomkring en hoe werkt hij
Serieschakeling versus parallelschakeling
Veiligheid in stroomkringen
Spanning, stroomsterkte en weerstand uitgelegd
Bouwen en testen van je eigen stroomkring
Mijn kijk op leren over stroomkringen
Tijdelijke stroomoplossingen voor technische projecten
Veelgestelde vragen

Belangrijkste inzichten

Punt	Details
Gesloten circuit is verplicht	Zonder een ononderbroken pad stopt de stroom direct en werkt geen enkel onderdeel.
Serie versus parallel	Serieschakeling heeft één pad, parallelschakeling geeft elk onderdeel een eigen route.
Beveiliging is geen luxe	Zekeringen en stroomonderbrekers beschermen je schakeling tegen overbelasting en kortsluiting.
Spanning, stroom en weerstand	Volt, Ampère en Ohm werken samen en bepalen hoe je stroomkring functioneert.
Lay-out telt mee	Een overzichtelijke opbouw van je circuit vermindert storingen en verbetert prestaties.

Wat is een stroomkring en hoe werkt hij

Een stroomkring is een gesloten pad waarbinnen elektrische lading, dus elektronen, ononderbroken kunnen stromen. Dat klinkt simpel, maar het heeft grote gevolgen voor de praktijk. Een open schakelaar, een gebroken draad of een slecht contact volstaat om de hele stroom te stoppen.

De minimale onderdelen voor een werkende stroomkring zijn:

Stroombron: de batterij, accu of voedingseenheid die spanning levert en de elektronen in beweging zet
Geleiders: draden van koper of aluminium waardoor de elektronen reizen
Verbruiker: een lamp, motor of weerstand die de elektrische energie omzet in licht, beweging of warmte
Schakelaar: een onderdeel waarmee je het circuit opent of sluit, zodat je controle hebt over de stroom

Elk van deze onderdelen heeft een eigen functie, maar ze werken alleen samen als ze een gesloten lus vormen. Zodra je één verbinding verbreekt, stopt de stroom volledig. Dat principe klinkt vanzelfsprekend, maar het is precies de reden waarom een simpele losse draad in een project alles stil kan leggen.

Elektriciteit gaat ook verder dan alleen bewegende lading. Elektriciteit omvat ook stilstaande lading en bijbehorende elektrische en magnetische velden, wat fenomenen als statische ontlading en elektromagnetisme verklaart. Voor hobbyprojecten is dit handig om te weten: storingen door magnetische velden komen vaker voor dan studenten verwachten.

Pro-tip: Gebruik bij het bouwen van je eerste stroomkring een ledlampje als verbruiker. Leds vragen weinig stroom, zijn goedkoop en gaan lang mee. Zo zie je direct of je circuit werkt zonder dure componenten te riskeren.

Serieschakeling versus parallelschakeling

Weet je wat het verschil maakt tussen een kerstboomverlichting die volledig uitvalt als één lampje kapot is, en een moderne lichtinstallatie die gewoon doorbrandt? De schakeling. Dat is precies wat serieschakeling en parallelschakeling van elkaar onderscheidt.

Serieschakeling

Bij een serieschakeling staan alle componenten achter elkaar in één doorlopend pad. De stroom heeft geen keuze: hij moet door elk onderdeel heen. In een serieschakeling stopt de hele kring bij uitval van één onderdeel. Dat klinkt als een nadeel, en voor veel toepassingen is het dat ook. Toch heeft een serieschakeling voordelen: hij is eenvoudig te bouwen en te begrijpen, en de spanning verdeelt zich over alle componenten.

Een hand plaatst een batterij in een serieschakeling.

Parallelschakeling

Bij een parallelschakeling heeft elk onderdeel een eigen pad terug naar de stroombron. Valt één onderdeel uit, dan lopen de anderen gewoon door. De totale stroomsterkte stijgt naarmate je meer vertakkingen toevoegt, terwijl de spanning over elke tak gelijk blijft. Dit is waarom stopcontacten in huis parallel zijn geschakeld: als je een lamp vervangt, valt de rest van je woning niet uit.

Eigenschap	Serieschakeling	Parallelschakeling
Aantal stroomroutes	Één	Meerdere
Effect van uitval	Hele kring stopt	Rest blijft werken
Spanningsverdeling	Gedeeld over componenten	Gelijk over elke tak
Stroomsterkte	Gelijk door alle delen	Hoger naarmate meer takken
Typische toepassing	Eenvoudige indicatiecircuits	Huisinstallaties, parallelle verlichting

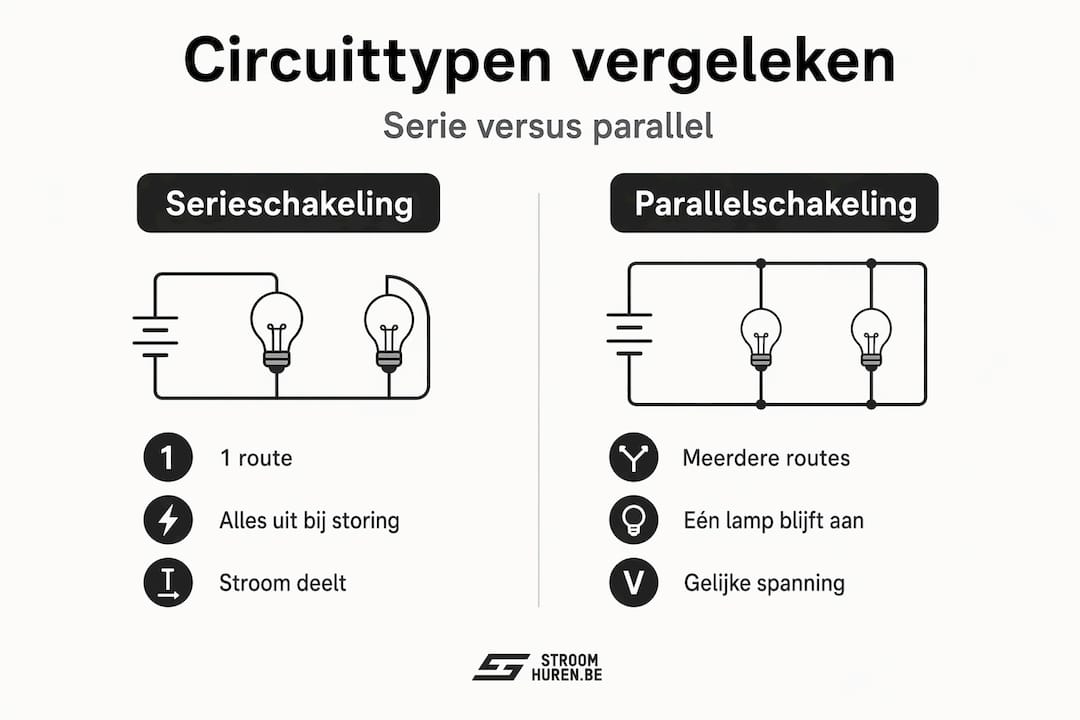

Infographic: serie- of parallelschakeling – wat is het verschil?

Praktische voorbeelden helpen dit te plaatsen. Een eenvoudige zaklamp gebruikt vaak een serieschakeling: de batterijen staan achter elkaar. Een professionele evenementeninstallatie gebruikt parallelschakelingen, zodat één defect apparaat de rest van de show niet stil legt. Lees meer over veilige stroomopstellingen voor events om te zien hoe dit in de praktijk werkt.

Pro-tip: Bouw thuis beide schakelingen na met twee of drie ledlampjes en een batterijhouder. Verwijder daarna één lampje en observeer het verschil. Deze hands-on les zit je sneller bij dan een uur theorie lezen.

Veiligheid in stroomkringen

Stroomkringen zijn nuttig, maar ook gevaarlijk als je de veiligheidsbeginselen negeert. Twee risico’s staan bovenaan: overbelasting en kortsluiting.

Overbelasting ontstaat wanneer er meer stroom door een geleider loopt dan hij kan verwerken. De draad warmt op, de isolatie smelt, en in het slechtste geval ontstaat brand. Kortsluiting is anders: dat treedt op wanneer stroom een onbedoeld, kortere route vindt zonder weerstand. Denk aan twee blote draden die elkaar raken. De stroom schiet omhoog, de geleider trekt het niet en de gevaren zijn direct.

De oplossing? Beveiligingscomponenten:

Zekeringen: een dunne draad die doorbrandt bij te hoge stroom, waarna de kring open is. Eenmalig gebruik.
Stroomonderbrekers (automaten): detecteren overbelasting of kortsluiting en schakelen de kring uit. Daarna eenvoudig te resetten. Stroomonderbrekers worden strategisch geplaatst om bij storingen snel te onderbreken.
Aarding: bij metalen behuizingen voorkomt een aardverbinding dat je een stroomschok krijgt bij een defect.

Voor residentiële circuits wordt doorgaans 6 kA brekende capaciteit gekozen, terwijl commerciële toepassingen vaak 10 kA of meer vereisen. Dat getal vertelt je hoeveel kortsluitstroom een automaat kan onderbreken zonder zelf kapot te gaan. Belangrijk om te weten als je aan professionelere installaties werkt.

Voor studenten en hobbyisten die starten met lage spanningen is het risico beperkt, maar gewoon werken is altijd slim. Controleer kabelisolatie voor gebruik, gebruik nooit overbelaste verlengsnoeren en test altijd zonder spanning voor je verbindingen definitief maakt.

Pro-tip: Werk bij lage spanning, zoals 9V of 12V, zeker als je leert. Zelfs bij 230V huishoudstroom geldt: schakel altijd de stroom uit voor je aan verbindingen werkt, en doe dit nooit alleen.

Spanning, stroomsterkte en weerstand uitgelegd

Drie begrippen komen telkens terug als je over stroomkringen leert: spanning (Volt), stroomsterkte (Ampère) en weerstand (Ohm). Ze hangen onlosmakelijk samen via de wet van Ohm: U = I x R. Maar wat betekenen ze in de praktijk?

De handigste manier om dit te begrijpen is de wateranalogie:

Spanning (Volt) is vergelijkbaar met waterdruk in een leiding. Hoe hoger de spanning, hoe harder de elektronen worden voortgeduwd.
Stroomsterkte (Ampère) staat voor de hoeveelheid water die per seconde door de leiding stroomt. Meer Ampère betekent meer elektronen per seconde.
Weerstand (Ohm) is de dikte of weerstand van de leiding. Een smalle buis (hoge weerstand) laat minder water door bij dezelfde druk.

Spanning wordt vergeleken met waterdruk, terwijl stroomsterkte de hoeveelheid lading per seconde voorstelt. Die analogie maakt het echt tastbaar voor beginners.

Stel je een tuinslang voor. Als je de slang half dichtknijpt (hoge weerstand), daalt de waterstroom (lage Ampère) terwijl de druk (spanning) gelijk blijft. Laat je hem volledig open, dan stroomt veel water door. Zo werkt het ook in een stroomkring.

In de praktijk betekent dit dat je bij het ontwerp van een stroomkring altijd rekening houdt met de balans tussen deze drie grootheden. Een lamp die 12V en 0,5A nodig heeft, heeft bij 12V voeding een weerstand van 24 Ohm. Bereken je dit fout en stop je hem op 24V, dan trekt hij dubbele stroom en brandt hij door. Begrip van spanning, stroomsterkte en weerstand voorkomt dure fouten.

Meer over spanning en stroom bij bouwprojecten lees je in de Stroomhuren blog, waar dit in een grotere context wordt uitgelegd.

Bouwen en testen van je eigen stroomkring

Theorie is mooi, maar je leert pasecht wat een stroomkring is door er zelf een te bouwen. Hier zijn de stappen die je op weg helpen, inclusief de fouten die bijna iedereen maakt.

Verzamel je basismateriaal. Een batterijhouder (9V), koperdraad, een led, een drukknop en een weerstandje van 470 Ohm zijn genoeg voor een eerste project. Voeg een broodplank (breadboard) toe zodat je zonder solderen kunt experimenteren.
Teken je schema voor je begint. Zelfs een schets op papier helpt je de logica te doorzien. Welke component sluit je eerst aan? Waar komt de schakelaar? Een schema voorkomt dat je halverwege de draad kwijt bent.
Vermijd het tuinslang-effect. Het tuinslang-effect in serieschakelingen zorgt ervoor dat één defect onderdeel de hele keten beïnvloedt. Start met een parallelschakeling als je meerdere leds wilt gebruiken.
Zorg voor een overzichtelijke lay-out. Korte signaalpaden en geen kruisende verbindingen verminderen elektromagnetische interferentie. Dit klinkt technisch, maar in de praktijk betekent het: houd draden kort en ordelijk.
Test met een multimeter. Meet spanning over componenten en stroom door de kring. Een multimeter kost weinig en vertelt je direct waar een probleem zit. Stel hem in op de juiste meesteenheid voor je meet.
Controleer polariteit bij leds. Leds hebben een pluspool (anode) en minpool (kathode). Prik je hem verkeerd om, dan geeft hij geen licht maar gaat hij ook niet kapot. Draai hem gewoon om.

Veelgemaakte fouten bij beginners: te dunne draden gebruiken, vergeten een weerstand in serie met een led te plaatsen, en verbindingen die niet goed contact maken. Die laatste fout is verantwoordelijk voor meer dan de helft van de “kapotte” circuits die eigenlijk gewoon een slecht contact hebben.

Pro-tip: Knijp bij een broodplank de draden goed vast en geef elk uiteinde een klein haakje. Dat zorgt voor stabiel contact en voorkomt dat je circuit uitvalt zodra je de tafel aanstoot.

Mijn kijk op leren over stroomkringen

In mijn ervaring is basiskennis over stroomkringen het fundament waarop je alles else bouwt in de techniek. Ik heb veel studenten gezien die enthousiast beginnen met complexe Arduino-projecten, maar vastlopen bij simpele verbindingsproblemen. Het probleem is vrijwel altijd hetzelfde: het concept van een gesloten circuit zit nog niet genoeg in het hoofd.

Wat ik heb geleerd: ga niet te snel. Bouw eerst een circuit met één lamp en één batterij. Voeg daarna een schakelaar toe. Dan pas een tweede lamp, eerst in serie, dan parallel. Die stapsgewijze opbouw geeft je een intuïtief begrip dat je later niet meer vergeet.

De valkuil die ik het vaakst zie? Mensen vertrouwen op hun schema zonder het fysiek te controleren. Een tekening klopt misschien perfect, maar een draad die een millimeter naast de juiste kolom op de broodplank zit, breekt het circuit volledig. Meten is weten, en een multimeter is je beste vriend.

Wat boeken zelden vermelden: de lay-out van je circuit heeft meer invloed op de werking dan veel beginners denken. Zeker bij hogere frequenties of gevoelige sensoren kan een rommelig circuit vol kruisende draden storingen veroorzaken die je componenten doen twijfelen. Orde in je schakeling is geen perfectionisme, het is technische noodzaak.

Tot slot: veiligheid is geen bijzaak. Zelfs bij lage spanningen kweken goede gewoonten het juiste denkkader voor wanneer je later met hogere vermogens werkt.

Tijdelijke stroomoplossingen voor technische projecten

Als je vanuit je kennis over stroomkringen doorgroeit naar grotere projecten, zoals evenementen, bouwplaatsen of technische installaties, dan wordt betrouwbare en veilige stroomvoorziening snel een serieuze factor. Stroomhuren biedt daarvoor professionele oplossingen die voldoen aan Europese veiligheidsnormen.

Van stroomkasten en verdeelpanelen tot kabels en aardingsmaterialen: het volledige verhuurassortiment is beschikbaar voor projecten van elke omvang. Of het nu gaat om een klein educatief evenement of een grote bouwlocatie, Stroomhuren denkt mee en levert op maat. Bekijk ook de technische vereisten voor evenementenstroomvoorziening om te begrijpen welke normen er gelden. Neem contact op met Fien voor persoonlijk advies en een snelle offerte.

Veelgestelde vragen

Wat zijn de minimale onderdelen van een stroomkring?

Een werkende stroomkring heeft minimaal een stroombron, geleiders, een verbruiker en een schakelaar nodig. Alle onderdelen moeten een gesloten pad vormen zodat elektronen ononderbroken kunnen stromen.

Wat is het verschil tussen een serie en parallelschakeling?

Bij een serieschakeling loopt de stroom door één enkel pad en stopt alles bij uitval van één component. Bij een parallelschakeling heeft elk onderdeel een eigen route, waardoor de rest blijft werken als één onderdeel uitvalt.

Hoe voorkom je kortsluiting in een stroomkring?

Kortsluiting voorkom je door te zorgen dat geleiders nooit onbedoeld contact maken en door zekeringen of stroomonderbrekers in het circuit op te nemen. Die onderbreken de kring automatisch bij een gevaarlijk hoge stroom.

Wat betekent spanning in een stroomkring?

Spanning (Volt) is de kracht die elektronen door de geleider duwt, vergelijkbaar met waterdruk in een leiding. Hoe hoger de spanning, hoe meer energie er per eenheid lading beschikbaar is voor de verbruiker.

Waarom werkt mijn zelfgebouwd circuit niet?

De meest voorkomende oorzaak is een open circuit: een slechte verbinding, omgekeerde polariteit bij een led of een component die niet goed contact maakt. Controleer elke verbinding met een multimeter en loop je schema stap voor stap door.
