Type B differentieel: werking, normen en toepassing bij laadpalen
Een type B differentieel detecteert wisselstroom, pulserende gelijkstroom én vlakke gelijkstroom. Dat laatste kan een type A differentieel niet, en precies daar zit het risico bij laadpalen en zonnepaneelomvormers. De beslissende normen zijn NEN‑EN‑IEC 62423 voor het product zelf en het AREI voor de toepassing in de installatie.
Je hebt niet altijd een volwaardig type B nodig. Het AREI aanvaardt ook gelijkwaardige oplossingen:
- Een type B differentieel van 30 mA.
- Een type A differentieel van 30 mA gecombineerd met een aparte 6 mA DC-detector (RDC‑DD).
- Een laadpaal met geïntegreerde 6 mA DC‑detectie, bevestigd door de fabrikant.
Belangrijkste inzichten
Een type B differentieel is de enige oplossing die zowel wisselstroom als vlakke gelijkstroom detecteert, en dat maakt het de standaardkeuze bij laadpalen en zonnepaneelomvormers zonder aangetoonde interne DC-detectie.
| Punt | Details |
|---|---|
| Kernfunctie | Type B detecteert AC, pulserende DC en vlakke DC, waar type A blind blijft voor de laatste. |
| Norm | Volgens IEC/EN 62423 moet het product tot 6 mA DC detecteren. |
| Gelijkwaardige alternatieven | Type A + 6 mA detector of een laadpaal met geïntegreerde detectie kunnen volstaan volgens AREI. |
| Selectiviteitsrisico | Een stroomopwaarts type B kan tot 60 mA DC doorlaten, dus reken het aantal downstream-punten na. |
| Praktische ondersteuning | Stroomhuren levert verdeelkasten en meetinstrumenten voor conforme tijdelijke installaties. |
Inhoudsopgave
- Wat detecteert een type b differentieel en waarom verschilt dat van type A?
- Wat vraagt het AREI voor laadpalen en zonnepanelen?
- Welke alternatieven voor type B zijn gelijkwaardig volgens het AREI?
- Hoe voorkom je selectiviteitsproblemen bij meerdere laadpunten?
- Waarop moet je letten bij de aanschaf van een type B differentieel?
- Hoe pas je dit toe bij tijdelijke installaties op events en werven?
- Tijdelijke stroomoplossingen met de juiste differentieelbeveiliging
- Bronnen
Wat detecteert een type b differentieel en waarom verschilt dat van type A?
Vlakke gelijkstroom is een stroomfout zonder rimpel of nuldoorgang. Een normaal type A differentieel herkent die stroom vaak niet, omdat het mechanisme afhankelijk is van wisselende signalen om de stroomtransformator te laten reageren. Bij een laadpaal of een zonnepaneelomvormer kan zo’n vlakke DC-fout ontstaan door componenten in de gelijkrichter, en dan blijft de beveiliging stil terwijl het risico er wel is.
Daarom stelt de productnorm IEC/EN 62423 extra eisen aan type B, naast de eisen uit IEC 61008 en IEC 61009 die voor type A al gelden. Op een datasheet zie je dit terug als een aparte typeaanduiding en testvereiste voor DC-gevoeligheid.
Een type B differentieel moet volgens deze norm ook fouten detecteren tot een gevoeligheidsdrempel van een laag DC-waarde, het niveau waarop de Agoria-toelichting over AREI zich baseert.
- Vlakke DC ontstaat vaak in gelijkrichtercircuits van laders en omvormers.
- Type A is blind voor deze fout, type B niet.
- De 6 mA drempel is de praktische ondergrens waarop detectie verplicht moet werken.
Wat vraagt het AREI voor laadpalen en zonnepanelen?
Het AREI regelt dit via de vereiste dat een 30 mA differentieel moet blijven functioneren, ook wanneer er storende gelijkstroomcomponenten optreden. Die eis komt rechtstreeks uit de toelichting van Agoria over de FOD Economie-interpretatie, die stelt dat type B de functionaliteit van type A volledig dekt en dus overal toegepast mag worden waar type A al voldoet.
In de praktijk komt dit neer op twee veelvoorkomende situaties. Een laadpaal aan huis of op de oprit valt onder deze eis zodra de fabrikant geen geïntegreerde 6 mA detectie aantoont. Een zonnepaneelomvormer kan eveneens vlakke DC-fouten introduceren, afhankelijk van de topologie van de omvormer.
- Permanente laadpalen zonder aangetoonde interne DC-detectie: type B of gelijkwaardig verplicht.
- Zonnepaneelinstallaties met omvormers die DC-foutstromen kunnen genereren: dezelfde logica geldt.
- Tijdelijke of projectmatige opstellingen, zoals op een werf of evenemententerrein, vragen om dezelfde beoordeling, ook al is de installatie niet permanent.
Atlas Contrôle beschrijft in detail hoe deze interpretatie in de praktijk wordt toegepast bij de keuring van laadpalen, inclusief wanneer een alternatief voor type B aanvaard wordt.
Welke alternatieven voor type B zijn gelijkwaardig volgens het AREI?
Drie oplossingen voldoen aan dezelfde eis, en de keuze hangt af van budget, garantie en het type project. Het AREI stelt geen voorkeur voor een van de drie, zolang de werking tegen gelijkstroomcomponenten aangetoond is.
- Type B differentieel van 30 mA. De veiligste en meest universele oplossing, ook bij toekomstige uitbreidingen of onduidelijke fabrikantdocumentatie.
- Type A van 30 mA plus een losse 6 mA DC-detector. Vaak goedkoper per eenheid, maar vraagt een extra component en extra bedrading.
- Laadpaal met geïntegreerde 6 mA detectie. Alleen toepasbaar als de fabrikant dit expliciet documenteert in de conformiteitsverklaring.
Type B is technisch het meest volledige antwoord, maar niet altijd de meest kostenefficiënte keuze. Bij één enkel laadpunt met een fabrikant die de 6 mA detectie aantoont, is een type A vaak voldoende en goedkoper. Bij twijfel, meerdere laadpunten of een permanente installatie met verhoogd risico, weegt de meerprijs van type B meestal op tegen het risico van een verkeerde inschatting.
Pro-tip: Vraag bij elke laadpaalinstallatie de handleiding en de conformiteitsverklaring op voordat je een differentieel kiest. Staat de 6 mA detectie er niet expliciet in, ga dan uit van type A zonder die bescherming en kies type B of een aparte detector.
Hoe voorkom je selectiviteitsproblemen bij meerdere laadpunten?
Plaats je een type B stroomopwaarts van een type A, dan loop je een reëel risico op verzadiging: het type A wordt in feite blind voor verdere fouten. Volgens Volta’s technische analyse van mode 3 laadpunten kan een stroomopwaarts type B differentieel van 30 mA tot 60 mA DC doorlaten voordat het zelf reageert, en dat beïnvloedt elk downstream-apparaat op dezelfde kring.

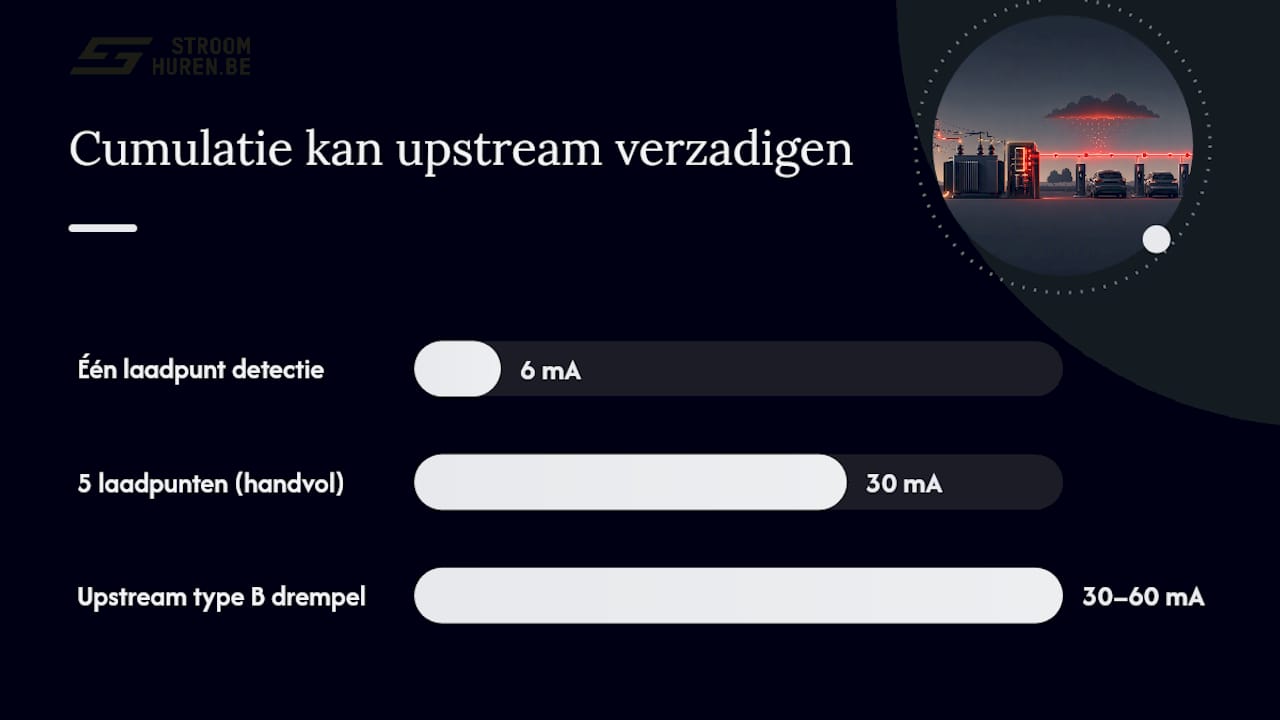

Bij meerdere laadpunten op één stroomopwaartse differentieel kan dit cumuleren: elk laadpunt met 6 mA detectie telt mee, en bij een handvol punten loop je al snel tegen de doorlaatgrens aan. Daarom limiteren sommige fabrikanten het aantal downstream-units per stroomopwaartse type A of type B differentieel.
- Reken nooit met een vast maximum zonder het te controleren: raadpleeg de selectiviteitstabellen van de fabrikant.
- Ontbreekt die informatie, ga dan conservatief te werk en kies stroomopwaarts eveneens voor type B.
- Documenteer de gekozen configuratie in het opleveringsdossier, inclusief het aantal aangesloten laadpunten.
Wie op een werf of tijdelijke locatie met meerdere laadpunten werkt, doet er goed aan deze risicoanalyse vooraf te maken. Onze gids over risicoanalyse bij stroominstallaties gaat dieper in op hoe je dit soort verzadigingsrisico’s structureel in kaart brengt.
Waarop moet je letten bij de aanschaf van een type B differentieel?
De gevoeligheid (IΔn) is het eerste controlepunt: 30 mA is de norm voor persoonsbeveiliging in laadpaal- en zonnepaneelcircuits, terwijl 300 mA vooral dient voor brandbeveiliging op hoofdverdelers en niet volstaat als persoonsbescherming.
- Gevoeligheid (IΔn): 30 mA voor persoonsbeveiliging, 300 mA voor brandbeveiliging op een hoofdkring.
- Aantal polen: 2P voor eenfasige, 4P voor driefasige aansluitingen.
- Normvermelding: controleer of IEC/EN 62423 expliciet op het typeplaatje of de datasheet staat.
- Kortsluitwaarde en IP-graad: moeten passen bij de rest van de installatie en de omgevingscondities.
Zet de conformiteitsverklaring altijd op het opleverdocument. Bij twijfel over de juiste combinatie van gevoeligheid en type helpt het om de fabrikantdocumentatie naast de AREI-vereisten te leggen voordat je bestelt.
Hoe pas je dit toe bij tijdelijke installaties op events en werven?
Bij tijdelijke stroomvoorziening, zoals op een werf, een evenement of een technische opstelling geldt exact dezelfde logica als bij een vaste laadpaal: zodra er apparatuur met een gelijkrichter of omvormer aangesloten wordt, moet de bescherming tegen vlakke DC-fouten aanwezig zijn.
- Stroomhuren verhuurt verdeelkasten die uitgerust zijn volgens Europese normen, met de juiste differentieelbeveiliging voor de toepassing.
- Naast verdeelkasten levert Stroomhuren ook aardingsmateriaal en meetinstrumenten, zodat een opleveringsmeting van de differentieelwerking ter plaatse mogelijk is.
- Met 24/7 service, VCA-certificering en Fien als vast aanspreekpunt volgt Stroomhuren projecten van offerte tot oplevering.
Praktische reflectie: wanneer kies ik type B in de praktijk?
Bij meerdere laadpunten, een onduidelijke fabrikantverklaring of een permanente installatie met verhoogd risico kies ik altijd voor type B. Bij één laadpunt met bevestigde geïntegreerde 6 mA detectie stel ik type A voor. Documenteer de keuze en voeg altijd een meetrapport toe bij oplevering.
