Voorkom uitval: selectiviteit van RCD's met NEN 1010 en 3:1 vuistregel
8 min lezenRedactie Stroomhuren.be

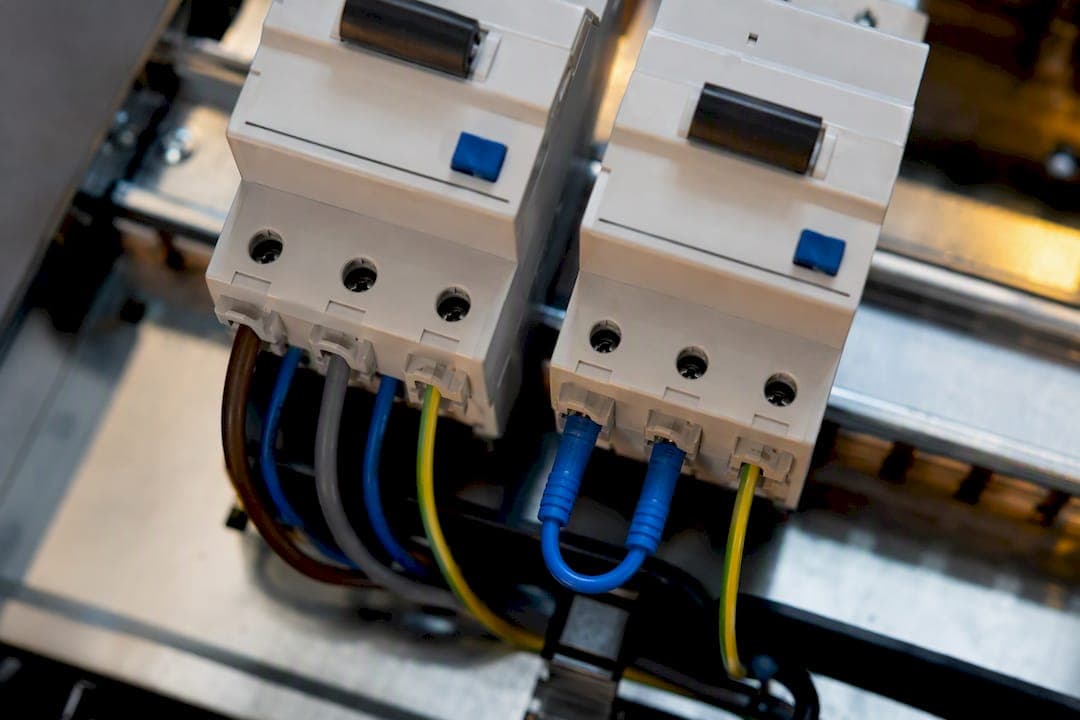

RCD-selectiviteit zorgt dat bij een fout alleen de meest stroomafwaartse aardlekschakelaar uitvalt, terwijl de rest van de installatie blijft draaien. De vuistregel: de nominale lekstroom (IΔn) van het bovenliggende toestel moet duidelijk hoger zijn dan die van het onderliggende toestel, en het bovenliggende apparaat moet selectief zijn (Type S) of een tijdvertraging hebben. NEN 1010 vormt hiervoor de normatieve basis in Nederland en België.
Kort samengevat:
- De nominale lekstroom van het bovenliggende apparaat moet duidelijk hoger zijn dan die van het onderliggende apparaat, met een voldoende grote stroomverhouding in de installatie.
- Bij meerdere niveaus wordt meestal stroom- en tijdselectiviteit gecombineerd, zoals aanbevolen in NPR 5310 en de praktijkrichtlijnen.
- Type A RCD’s worden standaard gebruikt bij elektronische belastingen, terwijl Type B noodzakelijk is voor gelijkstroomcomponenten en laadpalen.
- Het niet juist aansluiten van RCD-types, zoals een Type AC boven een Type A of B, kan de selectiviteit en dus de veiligheid ernstig verstoren.
- Regelmatig testen en documenteren van de instellingen en uitgevoerd werk is essentieel, vooral bij tijdelijke en verspreide installaties op evenementen of bouwplaatsen.
Inhoudsopgave
- Soorten selectiviteit: stroom, tijd en energetisch
- RCD-types en compatibiliteit met belastingen
- Welke normen bepalen RCD-selectiviteit?
- Hoe bereken je RCD-selectiviteit stap voor stap?
- Praktisch rekenvoorbeeld voor een OV/HV-opstelling
- Veelvoorkomende fouten bij RCD-selectiviteit
- Praktijktoepassing: hoe Stroomhuren selectiviteit ondersteunt
- Vakperspectief: selectiviteit in tijdelijke installaties
- Bronnen
Soorten selectiviteit: stroom, tijd en energetisch
Selectiviteit is in de kern coördinatie tussen beveiligingstoestellen: bij een fout schakelt de beveiliging die het dichtst bij het probleem zit, en niets daarboven. Dat principe geldt voor overstroombeveiliging in het algemeen) en voor RCD’s in het bijzonder.
Er zijn drie manieren waarop je die coördinatie technisch invult:
- Stroomselectiviteit: je kiest verschillende IΔn-waarden tussen de niveaus, zodat de gevoeligste RCD altijd het eerst reageert. Dit volstaat vaak bij eenvoudige, kleine installaties met maar twee niveaus.
- Tijdselectiviteit: het bovenliggende toestel krijgt een ingebouwde vertraging (Type S) zodat de downstream-RCD eerst de kans krijgt om af te schakelen. Nodig zodra je met meerdere trapniveaus werkt of wanneer stroomselectiviteit alleen niet genoeg marge geeft.
- Energetische selectiviteit (I2t): bij automaten en zekeringen speelt de doorlaatenergie een rol. Twee beveiligingen met vergelijkbare karakteristieken kunnen ondanks een verschil in nominale waarde toch gelijktijdig reageren, wat de RCD-strategie kan doorkruisen als je dat niet meeneemt.
In de praktijk combineer je meestal stroom- en tijdselectiviteit. Dat is ook wat vakpublicaties als leidraad geven: NPR 5310 adviseert nadrukkelijk om beide principes samen toe te passen, niet als alternatief voor elkaar.
RCD-types en compatibiliteit met belastingen
Niet elke aardlekschakelaar reageert op dezelfde manier op een reststroom. Het type bepaalt of een RCD een fout überhaupt detecteert:
- Type AC detecteert alleen zuiver sinusvormige wisselstroom, wat in de praktijk zeldzaam is bij moderne belastingen.
- Type A detecteert ook pulserende gelijkstroomcomponenten en is de gangbare minimumkeuze voor woningen en veel bedrijfsinstallaties.
- Type F vangt hogere frequenties op, zoals die ontstaan bij frequentieregelaars en bepaalde motoraandrijvingen.
- Type B detecteert zuivere gelijkstroomcomponenten en is verplicht bij laadpalen en sommige zonnepanelen-omvormers.
- Type S is een selectief, tijdvertraagd toestel dat je typisch bovenaan een installatie plaatst.
De volgorde waarin je types combineert is niet vrijblijvend. Zet nooit een Type AC bovenstrooms van een Type A, F of B: het minder gevoelige toestel upstream herkent dan de foutstroom mogelijk niet, terwijl het downstream-toestel dat wél zou doen, met een niet-selectieve of zelfs volledig falende beveiliging als gevolg.
Belangrijk: niet-sinusvormige of DC-gecontamineerde reststromen, veroorzaakt door frequentieregelaars, laders en schakelende voedingen, kunnen de werking van een RCD verstoren of vertragen als het type niet aansluit op de aard van de belasting. Bij elektronische apparatuur is Type A vaak het wettelijke minimum, maar Type F of B is bij specifieke belastingen technisch noodzakelijk, ongeacht wat de vuistregel over stroomverhoudingen zegt.
Welke normen bepalen RCD-selectiviteit?
NEN 1010 is het uitgangspunt voor iedere ontwerpbeslissing in Nederland en België. De norm schrijft voor dat installaties waar nodig opgedeeld moeten worden, zodat een fout niet de hele installatie platlegt en de veiligheid gewaarborgd blijft. Selectiviteit is in feite de technische uitwerking van die verplichting, zoals ook praktijkgidsen bevestigen.
Voor de concrete invulling val je terug op NPR 5310. Deze richtlijn:
- Geeft selectiviteitstabellen waarmee je combinaties van IΔn-waarden en tijdvertragingen kunt aftoetsen zonder alles vanaf nul te herberekenen.
- Onderschrijft de 3:1 vuistregel als praktisch werkbare ondergrens, niet als absolute garantie.
- Verwijst impliciet naar fabrikantendata voor complexere installaties met meer dan twee niveaus.
Internationaal is BS 7671, de Britse bedradingsnorm, een nuttige vergelijkingsbron. De uitgangspunten over typekeuze en selectiviteit komen sterk overeen met de Nederlandse en Belgische praktijk, wat de vuistregel internationaal onderbouwt.
Hoe bereken je RCD-selectiviteit stap voor stap?
Een selectiviteitsberekening volg je het beste in een vaste volgorde, zodat je geen stap overslaat die later een storing veroorzaakt.
- Verzamel de juiste meetdata. Bepaal de kortsluitstroom (Isc) en de impedantie van het traject (Zs) op het punt waar je de RCD plaatst. Gebruik hiervoor een geijkte lekstroom- en impedantiemeter.
- Kies de downstream IΔn. Meestal 30 mA voor eindgroepen met stopcontacten of gevoelige apparatuur.
- Bereken de upstream IΔn. Vermenigvuldig de downstream-waarde met minstens 3, zodat je bijvoorbeeld op 100 mA of 300 mA uitkomt.
- Stel de tijdvertraging in. Kies bij het bovenliggende toestel een Type S-uitvoering of configureer een vertraging die past bij de maximale uitschakeltijd die de norm toestaat voor dat circuit.
- Controleer de maximale uitschakeltijd. Verifieer dat de som van reactietijd en vertraging binnen de grenswaarden blijft die voor het type circuit gelden.
- Verifieer met een praktijktest. Test elk niveau afzonderlijk met een lekstroomtester en controleer of alleen het beoogde toestel afschakelt.
- Documenteer de configuratie. Noteer IΔn-waarden, types en instellingen op het schema en op het label van de kast zelf.
Pro-tip: Bewaar altijd een foto van de fabrikantinstellingen naast het meetrapport. Bij tijdelijke installaties wisselt personeel vaak, en een instelling die niet zichtbaar gedocumenteerd is, wordt bij de volgende opbouw zonder nadenken teruggezet naar de fabrieksstand.
Praktisch rekenvoorbeeld voor een OV/HV-opstelling
Neem een tijdelijke installatie met drie niveaus: eindgroepen, een onderverdeling (OV) en een hoofdverdeling (HV). Zo werk je de selectiviteit uit:
- Eindgroepen: 30 mA, Type A, zonder vertraging. Dit is het niveau dat het snelst en het gevoeligst moet reageren.
- Onderverdeling (OV): een nominale lekstroom hoger dan die van 30 mA, bijvoorbeeld 100 mA, gecombineerd met een Type S toestel met een korte tijdvertraging.
- Hoofdverdeling (HV): een nominale lekstroom nog hoger dan die van OV. Type S met een langere vertraging om selectiviteit te waarborgen.
Reken bij elke stap na of de verhouding tussen niveaus minstens 3:1 bedraagt en of de tijdvertraging van het hoger gelegen niveau consequent langer is. Bij lange kabeltrajecten, zoals vaak het geval bij evenementen met tientallen meters CEE-kabel, kan de kabelimpedantie de kortsluitstroom dempen. Dat kan de beoogde selectiviteit in het hogere kortsluitstroomgebied juist verbeteren, maar controleer dit altijd tegen fabrikantendiagrammen die de doorlaatenergie (I2t) in kaart brengen, zeker bij automaten die in serie met de RCD’s staan. Sluit elke opbouw af met een praktijktest per niveau, niet alleen een papieren berekening.
Veelvoorkomende fouten bij RCD-selectiviteit
Twee identieke RCD’s van dezelfde nominale waarde, bijvoorbeeld 30 mA, in serie leveren geen selectiviteit op: ze reageren nagenoeg gelijktijdig, waardoor je niet kunt voorspellen welk toestel als eerste uitschakelt. Dat is de meest gemaakte fout op de werkvloer.
Let daarnaast op deze punten:
- Controleer altijd of de residustroom sinusvormig is of niet; bij twijfel raadpleeg je de fabrikantspecificatie van de aangesloten apparatuur.
- Gebruik de selectiviteitstabellen van de fabrikant in plaats van alleen de 3:1 vuistregel; fabrikanten geven vaak een striktere of ruimere marge per productcombinatie.
- Noteer toleranties: een IΔn van “30 mA” ligt in werkelijkheid tussen 15 en 30 mA, wat de feitelijke marge tussen niveaus kan verkleinen.
Pro-tip: Test na elke wijziging aan de installatie opnieuw, ook bij een simpele vervanging van een kast. Selectiviteit die op papier klopte, valt in de praktijk vaak stil door een verkeerd vervangingsonderdeel.
Praktijktoepassing: hoe Stroomhuren selectiviteit ondersteunt

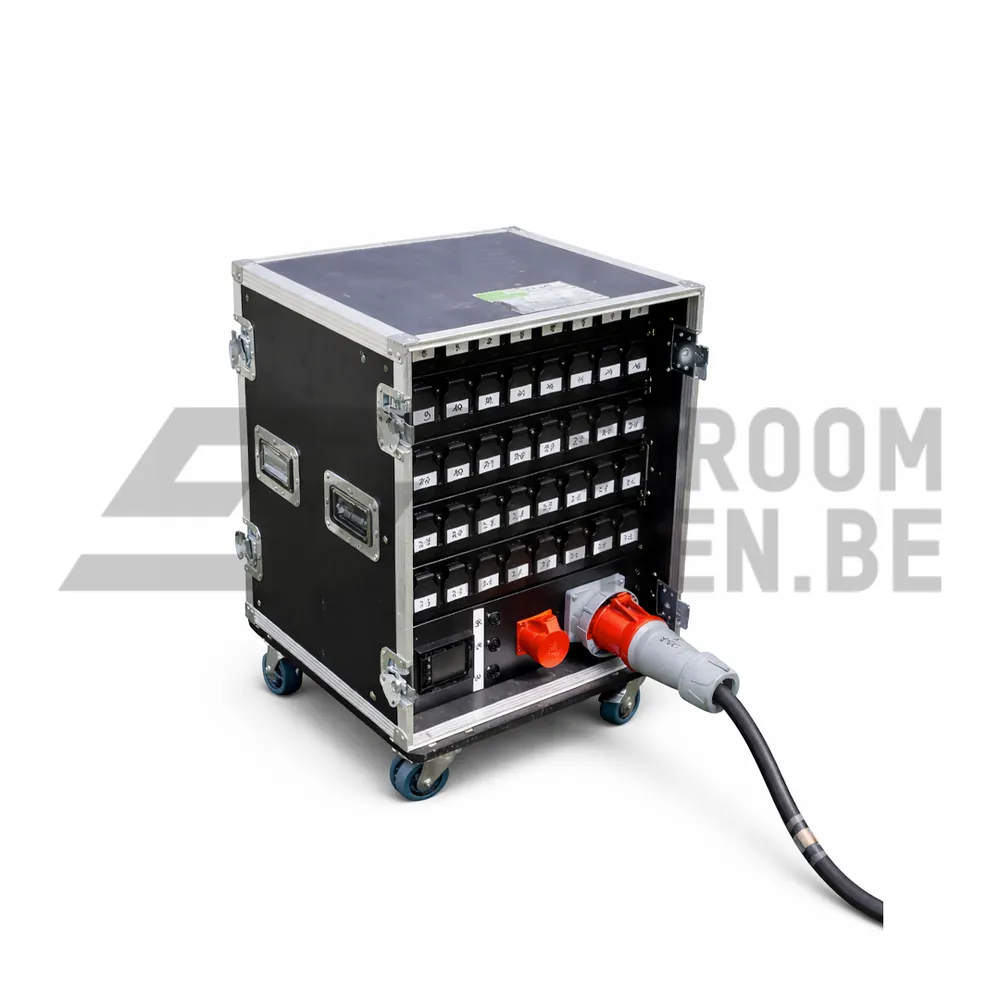

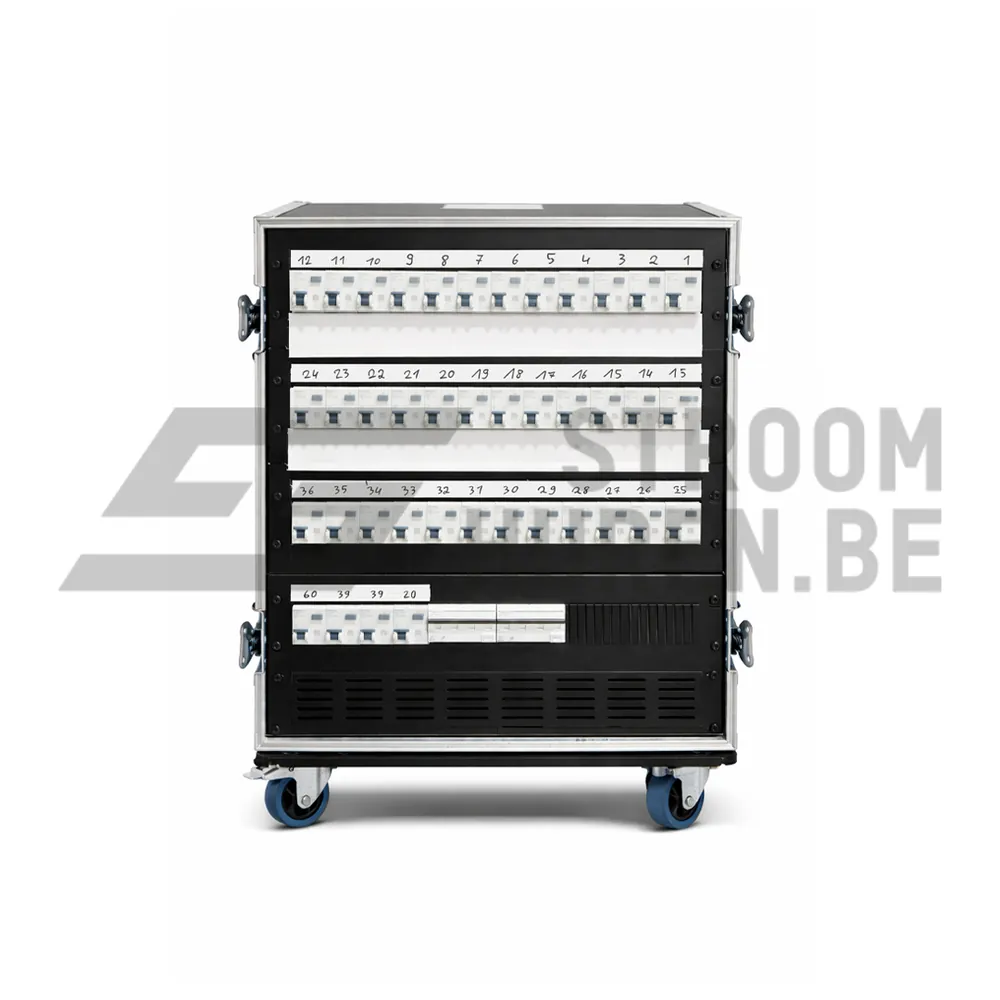

Bij tijdelijke installaties op evenementen en bouwplaatsen is verificatie ter plekke essentieel, niet iets voor achteraf. Stroomhuren verhuurt verdeelkasten met configureerbare RCD-combinaties en aardingsmeters waarmee je Zs en lekstroomwaarden direct op locatie controleert. Dat is precies het meetwerk dat de rekenstappen hierboven vereisen.

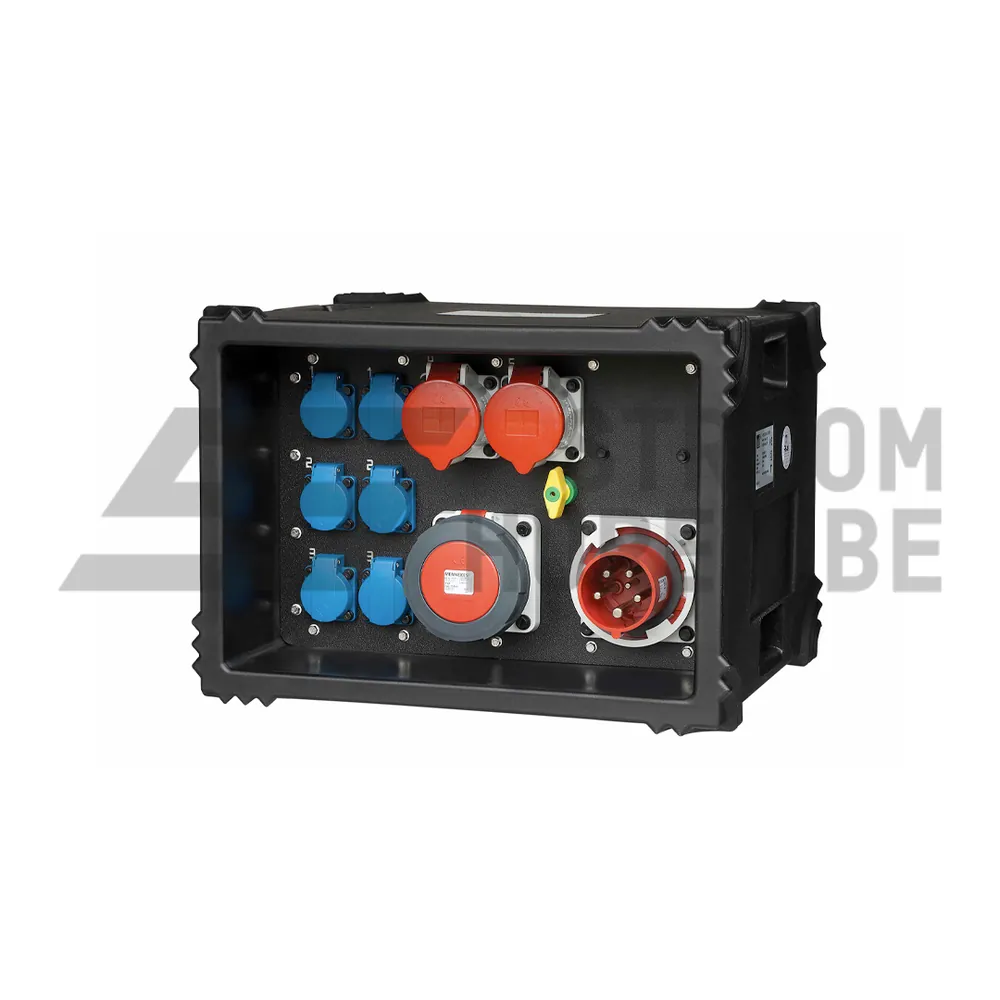

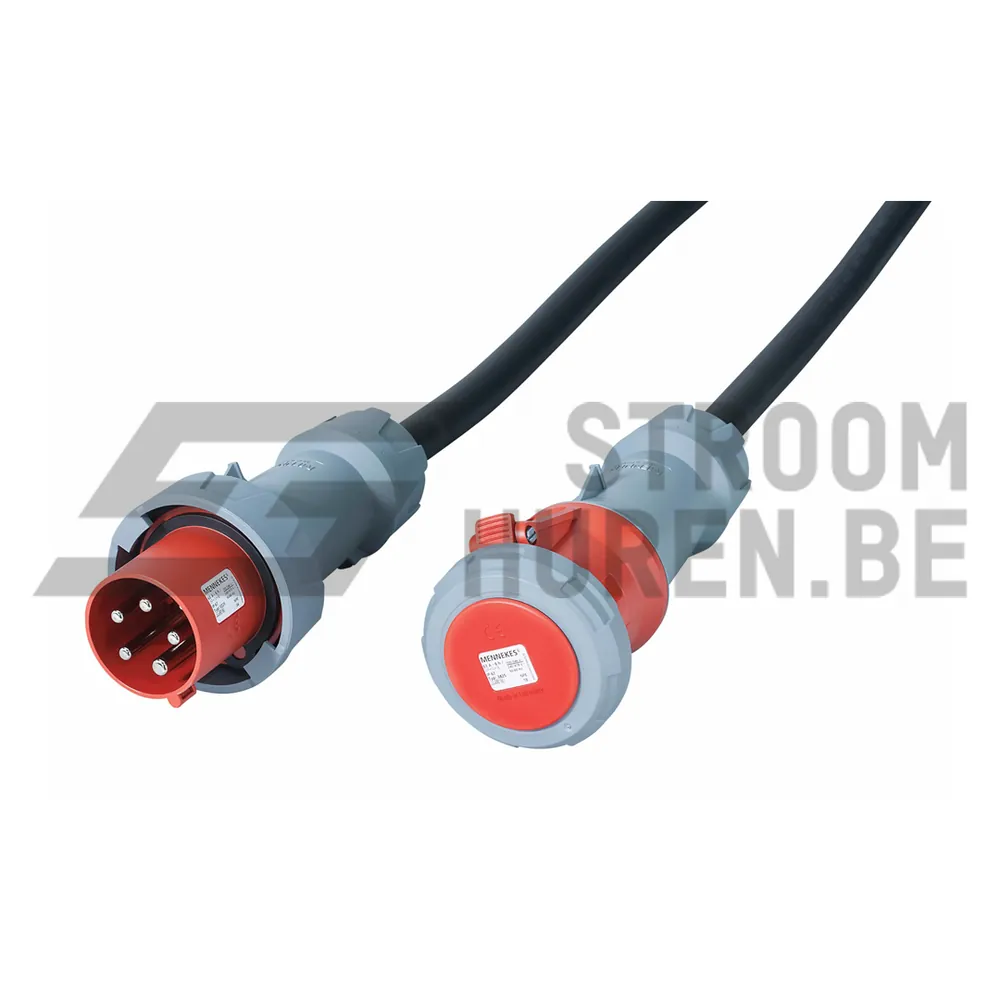

Voor langere trajecten, zoals bij een werf of foodtruckevenement, sluit je gecertificeerd CEE-materiaal aan op een correct opgebouwde kastenhiërarchie. Zo blijft de selectiviteitsketen intact, van hoofdverdeling tot eindgroep.

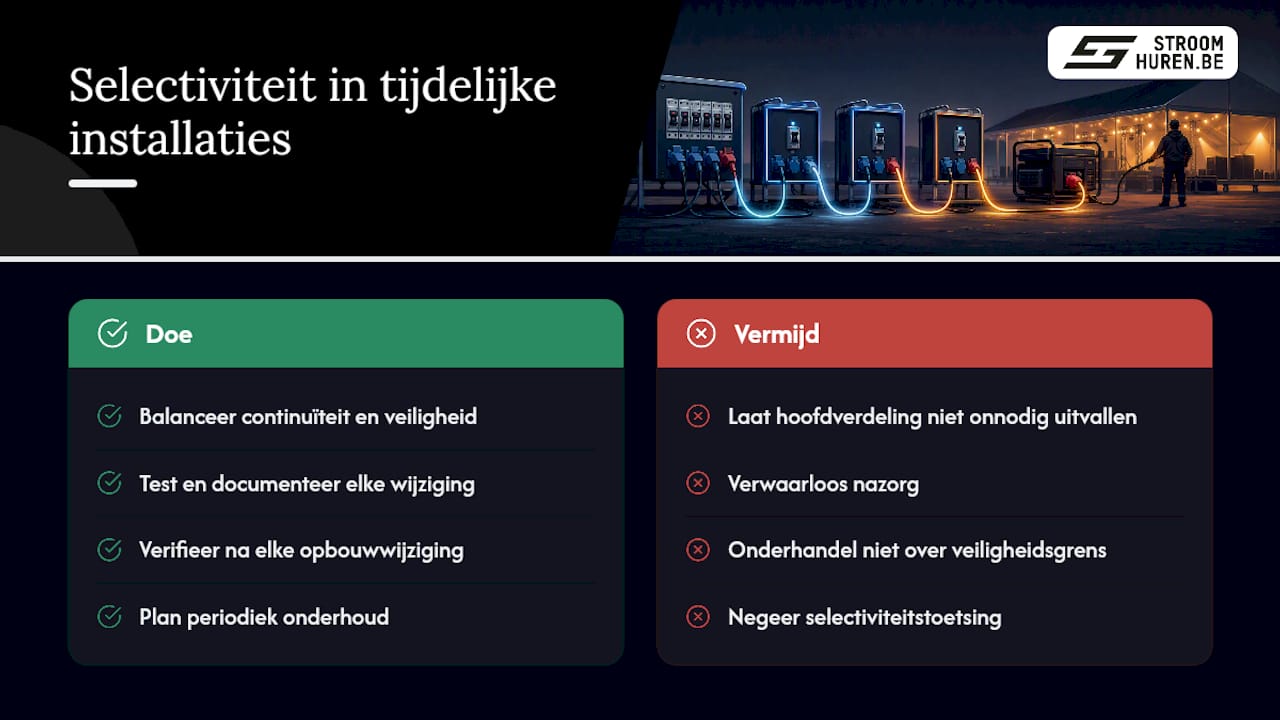

Vakperspectief: selectiviteit in tijdelijke installaties
Op papier wil je overal maximale selectiviteit. In de praktijk van evenementen, werven en agrarische installaties draait het vaker om een afgewogen keuze tussen continuïteit en veiligheid. Een festival met honderden aansluitpunten kan niet bij elke kleine lekstroom de hele hoofdverdeling laten uitvallen, en daar accepteer je soms een iets ruimere marge dan de norm strikt vereist, zolang de veiligheidsgrens niet in het gedrang komt.
Wat niet verhandelbaar is: testen en documenteren. Elke wijziging aan een tijdelijke opstelling, hoe klein ook, verdient een nieuwe verificatie. De installaties die in de praktijk problemen geven zijn zelden slecht ontworpen, maar wel slecht bijgehouden na de eerste opbouw.
