PowerLock aansluiting: dé standaard voor zware stroom
Een powerlock aansluiting is een enkelpolig connectorsysteem voor zware stroomtoepassingen, leverbaar in 400A en 660A. Het systeem gebruikt mechanische keying en een vaste aansluitvolgorde tussen Source en Drain, zodat een foute koppeling vrijwel onmogelijk is. Geschikt voor:
- Grote evenementen en festivals met een hoge gelijktijdige belasting
- Generatorinvoeren en aggregaatvoeding op locatie
- Industriële verdeelborden waar CEE-stekkers de stroom niet meer aankunnen
Twijfel je of je klus zwaarder gereedschap nodig heeft dan een gewone CEE-koppeling? Zodra je boven de 125A per fase komt, is powerlock meestal de enige praktische keuze.
Belangrijkste inzichten
Een powerlock aansluiting werkt veilig alleen wanneer Source en Drain correct herkend worden en de aansluitvolgorde aarde, nul, fasen strikt wordt gevolgd.
| Punt | Details |
|---|---|
| Kies de juiste ampèrage | Gebruik 400A voor snelle montage zonder krimptang, 660A voor zwaardere industriële belastingen. |
| Volg de aansluitvolgorde | Sluit altijd aarde, dan nul, dan fasen aan; ontkoppel in omgekeerde volgorde en nooit onder last. |
| Gebruik originele connectoren | Imitatiemerken vergroten het risico op hot spots door slechte pasvorm bij hoge stromen. |
| Plan inspectie in | Controleer contacten periodiek op verkleuring, corrosie en oplopende contactweerstand. |
| Huur bij tijdelijk gebruik | Stroomhuren levert gekeurde verdeelkasten en kabels met VCA-certificering voor evenementen en werven. |
Inhoudsopgave
- Hoe werkt een powerlock connector: types, Source/Drain en keying
- Wanneer heb je een powerlock systeem nodig?
- Stap voor stap: veilig een powerlock aansluiting maken
- PowerLock Box: sequentieel aansluiten voor extra veiligheid
- 400A of 660A: welke powerlock connector past bij jouw project?
- Kabels en accessoires voor een powerlock aansluiting
- Onderhoud en inspectie: zo voorkom je hot spots
- Hoe Stroomhuren.be je helpt met een powerlock aansluiting
- Wat installateurs vaak fout doen met powerlock
- Stroomhuren: jouw partner voor tijdelijke stroomvoorziening
- Bronnen

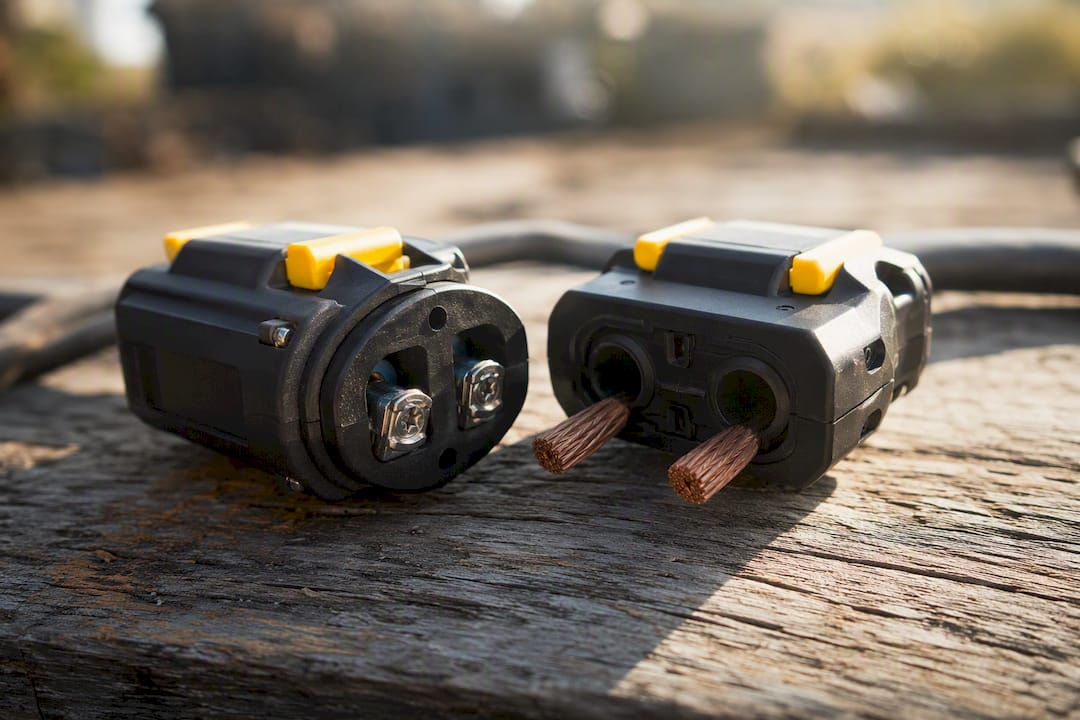

Hoe werkt een powerlock connector: types, Source/Drain en keying
Elke powerlock connector bestaat uit twee complementaire helften: Source en Drain. Source is de voedende kant, meestal vrouwelijk en vingerveilig uitgevoerd, en zit doorgaans aan de kant van het aggregaat of de hoofdvoeding. Drain is de ontvangende kant met mannelijke pinnen, aangesloten op de verdeelkast of belasting. Verwissel je die twee, dan werkt het systeem niet: de mechanische keying voorkomt dat.
Wat je moet weten over de opbouw:
- Panel- en line-varianten. Panel Source/Drain wordt vast gemonteerd op een kast, Line Source/Drain zit los aan een kabel. De combinatie bepaalt hoe je vanaf een aggregaat naar een verdeler doorschakelt, zoals ook beschreven staat in de technische datasheet van Farnell.
- Kleurcodering. Elke fase, nul en aarde heeft een eigen kleur, wat foutieve koppeling extra bemoeilijkt naast de fysieke keying.
- Beschermingsgraad en temperatuur. Gekoppeld haalt het systeem doorgaans IP67, los IP2X voor vingerveiligheid, met een werkbereik van ongeveer -40°C tot +85°C.
- Secundaire vergrendeling. Een bajonetsluiting met borging houdt de verbinding vast onder trillingen en trek op de kabel.
Wanneer heb je een powerlock systeem nodig?
CEE-stekkers volstaan tot ongeveer 125A per fase. Ga je daar overheen, dan is een powerlock aansluiting vrijwel de enige veilige route voor tijdelijke installaties met hoge vermogens.
Typische situaties waarin je ernaar grijpt:
- Een hoofdpodium of grootschalig evenement met meerdere verdeelkasten die vanuit één aggregaat gevoed worden
- Een generatorinvoer bij bouwplaatsen of industriële shutdowns, waar de aggregaat rechtstreeks op een hoofdverdeler wordt aangesloten
- Industriële verdeelborden bij tijdelijke productieopstellingen of onderhoudswerk
Voor mobiel en buitengebruik telt vooral de robuustheid: powerlock connectoren zijn gebouwd om regen, stof en herhaaldelijk koppelen te doorstaan, wat ze geschikt maakt voor mobiele stroomverdeling op locaties zonder vaste infrastructuur.

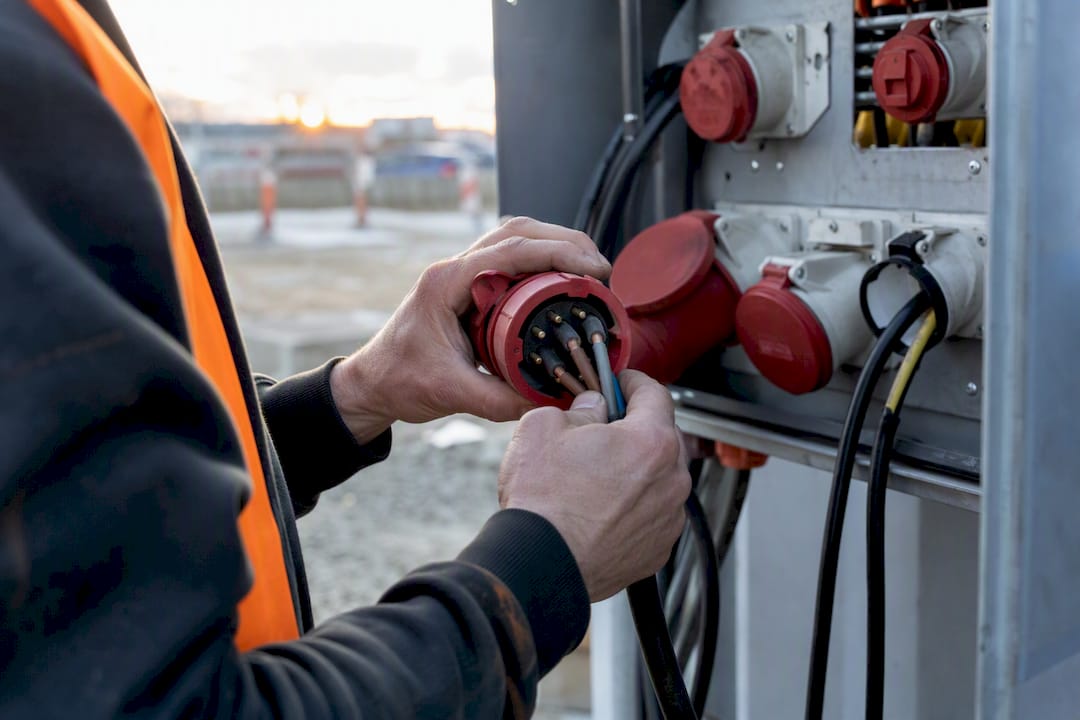

Stap voor stap: veilig een powerlock aansluiting maken
Een verkeerde volgorde bij het koppelen is de meest voorkomende oorzaak van gevaarlijke situaties op locatie. Zorg dat je dit stappenplan kent voordat je aan de slag gaat.
Wat je nodig hebt: een krimptang (verplicht bij 660A-contacten), isolatiehandschoenen, een multimeter of installatietester, en de juiste momentsleutel voor schroefcontacten bij 400A.
Controles voor je begint:
- Controleer dat de bron spanningsloos is voordat je iets aansluit.
- Verifieer de kabeldoorsnede tegen de te verwachten stroom en lengte.
- Inspecteer beide connectorhelften visueel op vuil, vocht of beschadiging.
Aansluitvolgorde:
- Sluit eerst de aarde aan, dan de nul, en pas daarna de fasen.
- Koppel in omgekeerde volgorde los: fasen eerst, dan nul, aarde als laatste.
- Ontkoppel nooit onder last. Schakel altijd eerst de belasting spanningsloos voordat je de connector losmaakt.
- Bij een onvolledige koppeling: trek nooit los tijdens belasting. Schakel spanningsloos, controleer de keying en probeer opnieuw.
Eindcontrole na het aansluiten:
- Controleer of de secundaire vergrendeling volledig vastklikt.
- Zorg dat IP-kappen op ongebruikte connectoren zitten.
- Controleer of de kabel niet trekt aan de connector zelf, maar via een trekontlasting of kabelbeugel wordt ondersteund.
Pro-tip: Leg bij grote projecten altijd een foto van de aansluitvolgorde vast voordat je de kast dichtmaakt. Bij storingen later scheelt dat uren zoeken naar wie wat wanneer heeft aangesloten.
PowerLock Box: sequentieel aansluiten voor extra veiligheid
Een PowerLock Box, ook wel PBX genoemd, dwingt de juiste aansluitvolgorde mechanisch af. Je kunt de fasen simpelweg niet koppelen voordat de aarde vastzit, wat veel menselijke fouten uitsluit die bij losse Source/Drain-koppelingen wel kunnen voorkomen.
Waarom dit in de praktijk werkt:
- Sequentiële systemen zoals het NRG-mechanisme, beschreven in de Farnell-datasheet, garanderen dat aarde altijd als eerste contact maakt en als laatste loslaat.
- Een PBX-configuratie combineert meestal meerdere Panel Source/Drain-aansluitingen in één rack, ideaal voor complexe verdeelsystemen op festivals of bij meerdere generatoren.
- PBX blijft volledig compatibel met standaard Source/Drain-connectoren, dus je kunt bestaande kabels blijven gebruiken.
400A of 660A: welke powerlock connector past bij jouw project?
Het belangrijkste verschil zit niet in de stroomsterkte alleen, maar in het contactmateriaal en de montagemethode. 660A-varianten gebruiken vaak krimpcontacten die speciaal gereedschap vereisen, terwijl 400A-connectoren doorgaans schroefcontacten hebben die je in het veld kunt monteren zonder krimptang, zoals ook Friand aangeeft.
Een rekenvoorbeeld maakt het verschil concreet: bij 400V en 400A per fase kom je op een schijnbaar vermogen van circa 277 kVA. Dat is ruim voldoende voor de meeste grote evenementen, maar bij zware industriële belastingen of meerdere gelijktijdige aggregaten kies je sneller voor 660A.
Praktische overwegingen bij je keuze:
- 400A: sneller te monteren op locatie, geen krimptang nodig, geschikt voor de meeste evenementen en middelgrote bouwprojecten.
- 660A: vereist krimpgereedschap en meer voorbereidingstijd, maar biedt marge voor zwaardere industriële trekkers en langere kabeltrajecten.
- Logistiek: plan bij 660A altijd extra tijd in voor montage en test, en zorg dat je monteurs bekend zijn met het krimpproces.

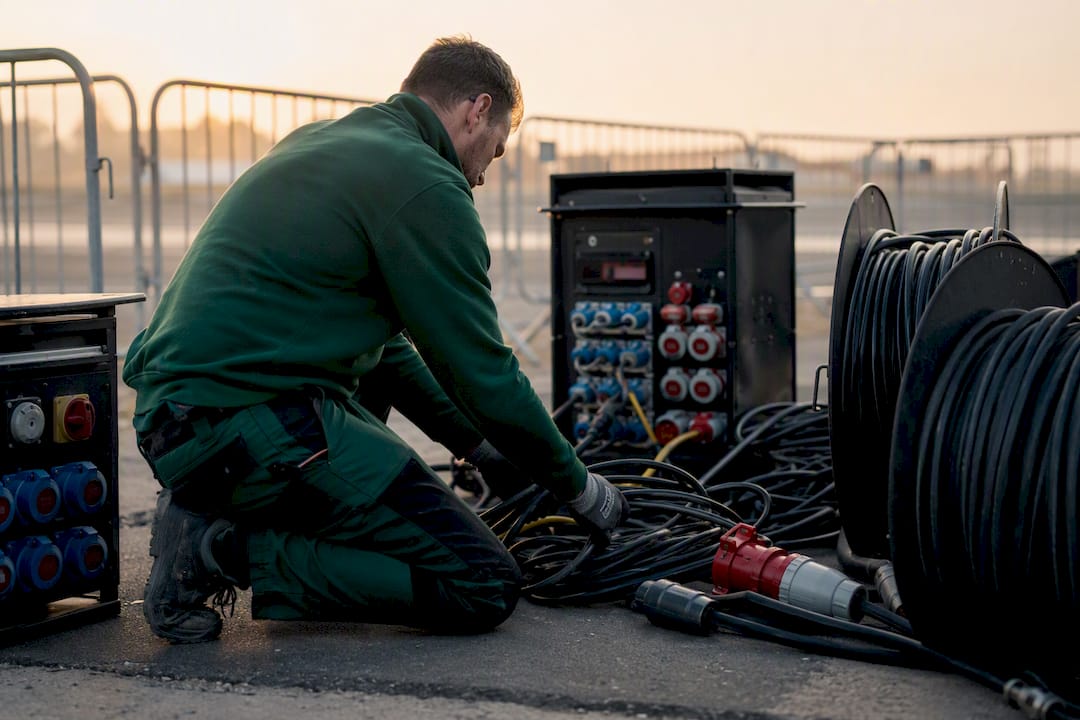

Kabels en accessoires voor een powerlock aansluiting
De connector is maar één deel van het verhaal. De kabel eronder bepaalt of je installatie het spanningsverlies en de mechanische belasting aankan.
- H07RN-F is de meest gebruikte mantelkabel bij tijdelijke installaties buiten, dankzij de neopreen bescherming tegen slijtage en vocht.
- Kies de kabeldoorsnede op basis van stroom én lengte: een te dunne kabel over een lange afstand geeft spanningsval die je installatie onbetrouwbaar maakt.
- Beschermkappen op ongebruikte connectoren houden vuil en vocht buiten, vooral belangrijk bij buitenevenementen.
- Kabelgoten en kabelbruggen beschermen tegen mechanische schade waar mensen of voertuigen over de kabel heen moeten.
- Voor tijdelijke projecten is huren van krachtstroomkabels vaak praktischer dan aankopen, zeker bij wisselende projectomvang.
Onderhoud en inspectie: zo voorkom je hot spots
Verwaarloosde contacten zijn de belangrijkste oorzaak van uitval en oververhitting bij zware stroomtoepassingen. Een vaste inspectieroutine voorkomt dat.
- Controleer visueel op verkleuring van contacten, losse vergrendelingen en corrosie na elk project.
- Meet periodiek de contactweerstand; een oplopende waarde wijst op slijtage of vervuiling voordat het een storing wordt.
- Reinig contacten met de juiste middelen en vervang ze zodra putjes of smelt sporen zichtbaar zijn.
- Houd een onderhoudslogboek per connector bij, inclusief datum van laatste inspectie en gebruiksduur.
Gebruik altijd originele connectoren. Imitatiemerken passen vaak minder nauwkeurig en dat kleine verschil in pasvorm is precies waar hot spots ontstaan. Meer achtergrond over risico’s van verouderde of verkeerd onderhouden bedrading vind je in dit artikel over inspectie en veiligheid.
Hoe Stroomhuren.be je helpt met een powerlock aansluiting
Voor een eenmalig evenement of een tijdelijke bouwfase is aankopen van zwaar materiaal zelden logisch. Stroomhuren.be verhuurt verdeelkasten, kabels en aardingsmateriaal die aan Europese normen voldoen, met VCA-certificering en 24/7 bereikbaarheid voor spoedvragen op locatie.
Wat dat concreet betekent voor jouw project:
- Je huurt alleen wat je nodig hebt, zonder investering in materiaal dat na het project blijft liggen.
- Keuringen en conformiteit worden mee geregeld, wat tijd bespaart bij grote of gehaaste projecten.
- Bij logistieke complexiteit, zoals meerdere generatorinvoeren of verdeelpunten, denkt het team mee over de juiste opstelling.
Pro-tip: Vraag bij twijfel over de juiste stroomsterkte altijd om advies vooraf. Een te licht gedimensioneerde huurset kost je meer tijd op locatie dan een telefoontje vooraf.
Voor concrete verhuuropties bekijk je de pagina’s voor verdeelkasten of verlengkabels.
Wat installateurs vaak fout doen met powerlock
De meest voorkomende fout is Source en Drain verwisselen op de tekening, waardoor je op locatie met de verkeerde kabellengte staat. Een tweede klassieker: 660A-contacten krimpen met te weinig druk, wat later een hot spot veroorzaakt die je pas na uren bedrijf ontdekt.
Werk je met meerdere monteurs? Spreek dan vooraf af wie de aansluitvolgorde controleert voordat de kast dichtgaat. Die dubbele check kost twee minuten en voorkomt de meeste storingen die je anders midden in een evenement tegenkomt.
Stroomhuren: jouw partner voor tijdelijke stroomvoorziening
Stroomhuren is de oplossing voor iedereen die een powerlock aansluiting nodig heeft zonder de aankoop, opslag en keuring van zwaar materiaal zelf te regelen. In plaats van te investeren in connectoren, kabels en verdeelkasten die je maar een paar keer per jaar gebruikt, huur je precies wat je nodig hebt voor de duur van je project.
Dat is vooral waardevol bij werven en industriële klussen: je krijgt gekeurd materiaal, advies over de juiste stroomsterkte, en 24/7 ondersteuning als er onderweg iets misgaat. Voor bouwplaatsen met zware stroomvraag bekijk je de mogelijkheden voor werfstroom huren en vraag je vrijblijvend een offerte op maat aan.
