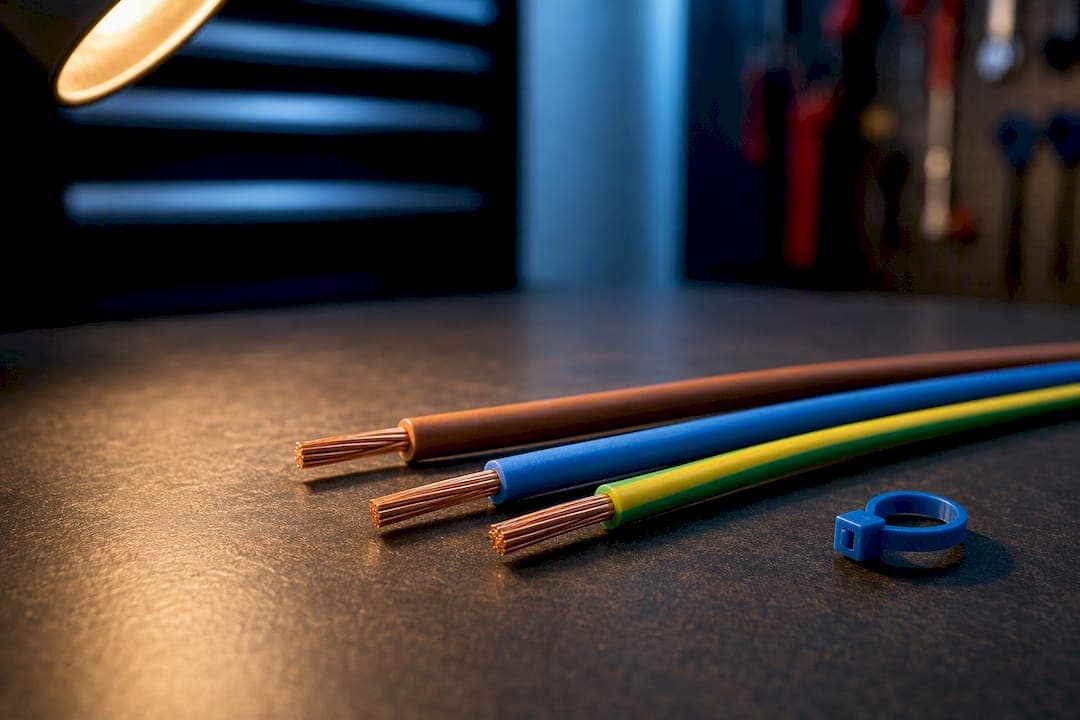

Kleurcode elektriciteitsdraden: dit betekent elke kleur in België
8 min lezenRedactie Stroomhuren.be
In België geldt een vaste regel: groen-geel is de aarde (PE), blauw is de nulgeleider (N), en bruin, zwart of grijs zijn de fasedraden (L, of L1/L2/L3 bij driefasensystemen). Deze kleurcode elektriciteitsdraden volgt de Europese norm HD 308 S2 en is verplicht onder het AREI. Kom je een andere kleur tegen, meet dan altijd voor je iets aanraakt. Kleur alleen is nooit een garantie.
Kort samengevat:
- Enkel de kleuren groen-geel voor aarde, blauw voor nul en bruin, zwart of grijs voor fase worden wettelijk gebruikt, volgens de Europese norm HD 308 S2 en het AREI.
- Bij oude bedrading kunnen rode en zwarte draden verwarrend zijn, omdat deze vroeger anders werden toegepast en niet altijd veilig op kleur te vertrouwen zijn.
- Het is altijd noodzakelijk om draden te meten met een spanningszoeker of multimeter voordat je ze aanraakt of aanpast, vooral bij oudere installaties.
- Foutieve identificatie en niet-naleving van kleurcode kunnen leiden tot gevaarlijke situaties zoals kortsluiting, elektrocutie of brand.
- Tijdens werkzaamheden wordt aanbevolen om de stroom uit te schakelen, na te meten en de draden correct te markeren voor je verdergaat.
Inhoudsopgave
- Waarom een kleurcode voor elektriciteitsdraden bestaat
- Kleurcode elektriciteitsdraden per functie: L, N en PE
- Oude kleurcodes herkennen bij renovatie
- Veilig meten: stap voor stap draden identificeren
- Lamp aansluiten volgens de kleurcode: stappenplan
- Wat wij op locatie zien misgaan
- Bronnen
- Veelgestelde vragen
Waarom een kleurcode voor elektriciteitsdraden bestaat
Zonder eenduidige kleurcodering wordt elke storing een gok. Een monteur die een verdeelkast opent, moet in enkele seconden weten welke draad stroom voert en welke veilig is om aan te raken. Dat is geen luxe, het is een levensverzekering.
De veiligheid van elektriciteitsdraden hangt voor een groot deel af van herkenbaarheid. Fout aangesloten fase en aarde veroorzaken kortsluiting, brand of een elektrocutierisico dat je niet ziet aankomen. Daarnaast maakt een consistente kleurcode onderhoud en renovatie sneller: een elektricien die twintig jaar later in een kast werkt, moet zonder schema al kunnen aflezen wat waar zit.
In België is dit geen vrijblijvende afspraak. Het Algemeen Reglement op de Elektrische Installaties (AREI) verplicht kleurcodering voor nieuwe en aangepaste installaties, met als normatieve basis:
- Uniforme herkenning bij storingen en onderhoud, ook jaren na de installatie.
- Verplichte naleving van het AREI bij elke nieuwe of gewijzigde installatie.
- HD 308 S2 als Europese referentienorm die de kleurtoewijzing vastlegt.

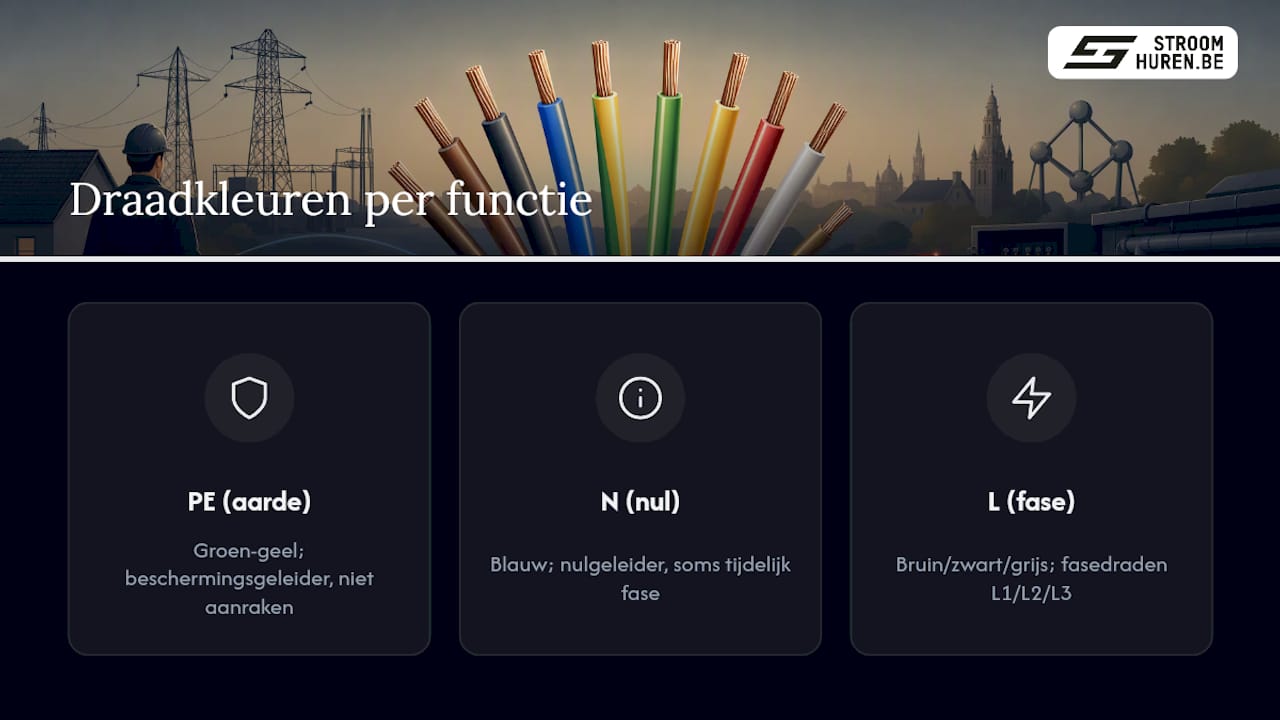

Kleurcode elektriciteitsdraden per functie: L, N en PE
De standaardkleurcode voor elektriciteit is eigenlijk simpel zodra je de logica kent. Elke kleur staat voor één functie, en die functie verandert niet naargelang het type installatie.
Groen-geel: de aarde (PE) Groen-geel is uitsluitend voorbehouden voor de beschermingsgeleider (PE, van “protective earth”). Deze kleurcombinatie mag nooit voor iets anders gebruikt worden, ook niet tijdelijk. Zie je groen-geel, dan raak je die draad nooit aan zonder eerst de stroom af te zetten en te meten.
Blauw: de nulgeleider (N) Blauw is de neutrale geleider, die de stroom terug naar de bron voert. Een belangrijke uitzondering: in bepaalde driefasennetten zonder nulgeleider kan blauw tijdelijk als fase dienstdoen. Dat is de reden waarom praktische gidsen aanraden blauw nooit blindelings als “veilig” te beschouwen, zeker niet in industriële of tijdelijke opstellingen. De ATK-gids over huishoudelijke elektriciteit benadrukt dit expliciet als aandachtspunt bij controles.
Bruin, zwart, grijs: de fasedraden (L1, L2, L3) Bij een enkelfasige aansluiting is bruin de gangbare kleur voor de fase (L). Bij driefasensystemen, zoals je vaak aantreft op bouwplaatsen of bij grotere evenementeninstallaties, geldt meestal: bruin voor L1, zwart voor L2 en grijs voor L3. Deze volgorde is een gangbare praktijk in Belgische toepassingen, maar controleer altijd het schema van de installatie voor je verder werkt.
Kort overzicht: groen-geel = PE, blauw = N, bruin/zwart/grijs = L1/L2/L3. Deze indeling volgt HD 308 S2, de norm die Nexans toepast voor installatiekabels tot 1 kV.
Andere kleuren, zoals wit, oranje of paars, duiken soms op in schakelingen of stuurstroomcircuits. Daar is geen uniforme Europese regel voor, dus raadpleeg altijd het bedradingsschema van de fabrikant.
Oude kleurcodes herkennen bij renovatie
Werk je in een gebouw van voor de jaren negentig? Dan loop je vrijwel zeker tegen een andere kleurcodering aan. Vroeger werd rood vaak gebruikt voor fase en zwart voor nul, het omgekeerde van wat vandaag gangbaar is. Ook grijs als aarde kwam voor in bepaalde oudere installaties, wat verwarrend is omdat grijs nu een fasekleur is.
Dat verschil is precies waarom je nooit op kleur alleen mag vertrouwen bij oudere bedrading:
- Rood voor fase en zwart voor nul kwamen veel voor in installaties van vóór de huidige normering.
- Grijs werd soms als aarddraad gebruikt, terwijl het nu een fasekleur is.
- Meet altijd met een spanningszoeker of multimeter voor je een oude draad aanraakt of doorknipt.
- Markeer bij renovatie elke oude kleur duidelijk en documenteer de wijziging voor toekomstige werken.
Kom je twijfelachtige bedrading tegen, moderniseer dan volgens de huidige norm in plaats van tijdelijk te patchen. Dat voorkomt dat de volgende persoon die de kast opent, in de verkeerde veronderstelling werkt.
Veilig meten: stap voor stap draden identificeren
Kleur is een hulpmiddel, geen garantie. De enige manier om zeker te zijn welke draad wat doet, is meten. Volg deze volgorde:
- Schakel de stroom uit bij de hoofdzekering of automaat van het betrokken circuit.
- Vergrendel of markeer de schakelaar zodat niemand per ongeluk de stroom terug inschakelt terwijl je werkt.
- Meet spanningsloosheid met een spanningszoeker; gebruik bij twijfel of bij driefasenwerk een multimeter voor een nauwkeurige meting.
- Controleer dubbel tussen elke draad en aarde, en tussen de draden onderling, voor je iets aanraakt.
- Sluit pas daarna aan of demonteer de bedrading, en test opnieuw voor je de stroom terugzet.
Een spanningszoeker volstaat voor een snelle check bij eenvoudige huishoudelijke circuits. Bij driefasensystemen of wanneer je twijfelt aan de polariteit, is een multimeter de betrouwbaardere keuze. De differentieelschakelaar (aardlekautomaat) is intussen verplicht in Belgische installaties en vormt de laatste beveiligingslaag tegen elektrocutie bij een lekstroom. Voor tijdelijke installaties op werven of evenementen komt daar een keuring door een erkend orgaan (EDTC) bovenop.
Pro-tip: Twijfel je aan de kleur, de leeftijd van de installatie, of aan je eigen inschatting? Bel dan een vakman. Een foute meting bij hoogspanning of driefasenwerk is geen fout die je twee keer mag maken.
Voor wie regelmatig met verdeelkasten werkt op locaties buiten een vaste installatie, biedt de gids over veilig werken met verdeelkasten praktische stappen die aansluiten op deze procedure.
Lamp aansluiten volgens de kleurcode: stappenplan
Een lamp aansluiten is de meest voorkomende doe-het-zelfklus, en meteen ook waar veel fouten sluipen. Volg deze volgorde:
- Schakel de stroom van het betrokken circuit volledig uit bij de zekeringkast.
- Identificeer de draden: bruin of zwart is de fase (L), blauw is de nul (N), groen-geel is de aarde (PE).
- Strip de draaduiteinden op de juiste lengte, zonder de aders te beschadigen.
- Sluit L, N en PE aan op de correcte klemmen van de lamp of connector.
- Isoleer elke verbinding zorgvuldig en controleer of geen koperdraad blootligt.
- Schakel de stroom terug in en test de werking voordat je de afwerking monteert.
De meest voorkomende fout is de aarde overslaan omdat “het toch werkt zonder”. Dat werkt kortstondig, maar zonder aarde vervalt je beveiliging tegen een lekstroom. Bij grotere werken, tijdelijke installaties op een evenement of een bouwplaats, is een keuring vaak wettelijk verplicht voor je de installatie in gebruik mag nemen.
Wat wij op locatie zien misgaan
Op werven en evenementen is een verkeerd gemarkeerde kabel geen theoretisch risico, het is de meest voorkomende oorzaak van vertraging en gevaarlijke situaties die we tegenkomen. Een professionele verhuurder past kleurcodering en keuring structureel toe: elke kast, kabel en aardingsverbinding wordt gecontroleerd voor gebruik op locatie. Onze aanbeveling is simpel: overloop voor elke inbedrijfstelling een korte controlelijst van fase, nul, aarde en differentieelbeveiliging. Die vijf minuten besparen je een storing, of erger, later op de dag.
Bronnen
Voor verdere verificatie: het AREI blijft de wettelijke basis in België, terwijl HD 308 S2 via Nexans de Europese kleurnorm technisch onderbouwt. Voor aarding en keuring bij tijdelijke installaties raadpleeg je de gids over aarding en keuring. Wie meer wil weten over industriële connectoren, vindt uitleg in de gids over CEE-stekkers en hun kleurcodering. Voor een onafhankelijke check van je installatie is een elektriciteitsdiagnose een nuttige stap.
Werk je aan een bouwplaats, evenement of tijdelijke technische installatie en wil je zeker zijn dat kabels, verdeelkasten en aarding conform de norm zijn? Stroomhuren verhuurt werfstroomkasten en kabels op maat inclusief advies over correcte markering en veiligheid, met 24/7 bereikbaarheid voor projecten van elke omvang.
- Werk
- Identificatie van de geleiders — Nexans
- Praktische gids: huishoudelijke elektriciteit — ATK
- Draadkleurcodes: Wat betekent iedere kleur? — Bouwplannen
Veelgestelde vragen
Wat zijn de kleurcodes van elektriciteitsdraden in België?
Groen-geel staat voor de aarde (PE), blauw voor de nulgeleider (N), en bruin, zwart of grijs voor de fasedraden (L). Deze indeling volgt de norm HD 308 S2 onder het AREI.
Wat is de kleurcode voor L1, L2 en L3?
Bij driefasensystemen is bruin doorgaans L1, zwart L2 en grijs L3. Controleer altijd het bedradingsschema, want de exacte toewijzing kan per installatie verschillen.
Wat is de kleurcode van oude bedrading?
Oudere installaties gebruikten vaak rood voor fase en zwart voor nul, het omgekeerde van de huidige norm. Grijs diende soms als aarddraad. Vertrouw bij oude bedrading nooit op kleur alleen en meet altijd voor je iets aanraakt.
Wat zijn de codes voor elektrische bedrading volgens de Europese norm?
De Europese norm HD 308 S2 legt vast dat geel-groen de beschermingsgeleider is, blauw de neutrale geleider en bruin, zwart of grijs de stroomvoerende fasedraden, geldig voor installatiekabels tot 1 kV.
