Meet spanningsvrij met een isolatiemeter en kies de proefspanning op basis van het testobject: 250 V voor gevoelige elektronica, 500 V voor de meeste installaties en 1000 V voor zwaardere industriële circuits. Voor nieuwe laagspanningsinstallaties geldt volgens NEN 1010 een minimum van 1,0 MΩ. Bij bestaande installaties werk je met de vuistregel van 1000 Ω per volt: bij 230 V is dat ongeveer 230 kΩ als absolute ondergrens.

Voordat je begint, moet het meetobject volledig spanningsvrij zijn en getest met een tweepolige spanningszoeker. Koppel gevoelige apparatuur los en meet nooit één losse waarde als eindoordeel: een dalende trend over meerdere metingen zegt meer dan één momentopname.

Kies 250 V bij elektronica met printplaten, dimmers of frequentieregelaars.
Kies 500 V als standaard voor de meeste vaste installaties en verdeelkasten.
Kies 1000 V voor motoren, generatoren en zwaardere industriële voedingen.
Werk altijd spanningsvrij, meerpolig gecontroleerd en met losgekoppelde verbruikers.

Belangrijkste inzichten

Een betrouwbare isolatieweerstandmeting vraagt de juiste proefspanning, een spanningsvrij en losgekoppeld testobject, en beoordeling op trend in plaats van op één losse waarde.

Punt	Details
Kies de juiste proefspanning	Gebruik 250 V bij gevoelige elektronica, 500 V standaard, 1000 V bij motoren en zware voedingen.
Ken de grenswaarden	Nieuwe LV-installaties: minimaal 1,0 MΩ. Bestaand: vuistregel 1000 Ω per volt.
Werk altijd spanningsvrij	Vergrendel met LOTO, controleer meerpolig en koppel gevoelige apparatuur los.
Meet de polarisatie-index bij motoren	Vergelijk de weerstand na tien minuten met die na één minuut voor een betere diagnose.
Registreer elke meting	Leg meetspanning, meetduur, temperatuur en bijzonderheden vast voor trendanalyse.

Inhoudsopgave

Wanneer meet je isolatieweerstand: keuring, periodiek of storing?
Veiligheid en voorbereiding vóór de meting
Zo voer je de meting stap voor stap uit met een isolatiemeter
Welke grenswaarden gelden voor isolatieweerstand?
Welke factoren beïnvloeden de meetwaarde, en waarom telt de trend?
Wat doe je bij een grens- of foutmeting?
Meetapparatuur en materiaal voor tijdelijke installaties
Stroom en meetmateriaal huren voor je volgende project
Waarom trendanalyse belangrijker is dan een losse meetwaarde
Veelgestelde vragen over isolatieweerstand meten
Bronnen

Wanneer meet je isolatieweerstand: keuring, periodiek of storing?

De meting hoort bij drie verschillende momenten, en elk moment vraagt een andere aanpak. Bij een eerste inbedrijfstelling meet je de volledige installatie voordat er ooit stroom doorheen ging. Periodieke controles volgens NEN 3140 leggen de nadruk op vergelijking met eerdere metingen, niet op een losse pass-fail-check. Bij een storing meet je gericht, groep per groep, om de fout te lokaliseren.

Bij permanente kritieke installaties, zoals ziekenhuizen of datacenters, wordt vaak online isolatiebewaking ingezet naast de klassieke DC-meting, omdat je daar niet zomaar spanningsvrij kunt schakelen.

Eerste keuring: volledige installatie, alle groepen, vastleggen als referentiewaarde.
Periodieke controle: vergelijk met de vorige meting, niet alleen met de norm.
Na storing: meet gericht per groep en isoleer de fout snel.
Prioriteer groepen met vochtblootstelling, trillingen of hoge belasting.

Veiligheid en voorbereiding vóór de meting

Een isolatiemeting is pas betrouwbaar als de voorbereiding klopt. Schakel de installatie of het toestel spanningsvrij, borg dit met lockout/tagout tegen onbedoeld herinschakelen, en controleer meerpolig met een spanningszoeker voordat je de meetkabels aansluit.

Schakel spanningsvrij en borg de schakelaar met een LOTO-vergrendeling.
Controleer meerpolig of het object daadwerkelijk spanningsvrij is.
Koppel gevoelige elektronica, overspanningsbeveiliging en filters los.
Kortsluit en aard lange kabels indien nodig om restspanning af te voeren.
Controleer meetkabels op beschadiging en de kalibratiedatum van je meetinstrument.
Draag persoonlijke beschermingsmiddelen conform de risicoanalyse van de installatie.

Een veelgemaakte fout is het meten met 500 V of 1000 V op circuits met overspanningsbeveiliging die nog aangesloten staat, waardoor je een vals lage waarde meet of het onderdeel beschadigt.

Pro-tip: Noteer vóór de meting welke groepen gevoelige elektronica bevatten, dan vergeet je tijdens het werk niet welke circuits om 250 V vragen.

Zo voer je de meting stap voor stap uit met een isolatiemeter

Een Megger of vergelijkbare isolatiemeter werkt volgens een vaste volgorde, en die volgorde bepaalt of je resultaat bruikbaar is.

Stel de meetspanning in op basis van het testobject: 250 V voor gevoelige elektronica, 500 V voor standaard installaties, 1000 V voor motoren en zware industriële voedingen. Fabrikantspecificaties gaan altijd voor op een algemene vuistregel, zoals ook technische bronnen bevestigen.
Sluit de meetsnoeren aan op de juiste combinaties: L-PE, N-PE en bij driefasige systemen ook L-L tussen de fasen onderling. Meet elke combinatie apart, niet gecombineerd.
Houd het object in ingeschakelde stand, bijvoorbeeld met de schakelaar ingedrukt, zodat je de volledige keten meet en niet alleen het stuk kabel tot de schakelaar.
Wacht minimaal één minuut voordat je de waarde aflezen als definitief resultaat beschouwt. Bij motoren en generatoren meet je vaak tot tien minuten en bereken je de polarisatie-index: de verhouding tussen de weerstand na tien minuten en die na één minuut geeft een goed beeld van veroudering van de isolatie.
Beoordeel de trend tijdens de meting. Een waarde die blijft stijgen wijst op droge, gezonde isolatie. Een waarde die stabiliseert op een laag niveau of daalt, wijst op vocht, vervuiling of beschadiging.
Splits lange kabeltrajecten op in secties als de gemeten waarde onverwacht laag is. Parallelle lekstromen bij lange kabels kunnen een lagere MΩ-waarde volledig normaal maken, dus vergelijk altijd met eerdere metingen op hetzelfde traject.

Bij krachtstroomkabels voor 400 V-toepassingen is het extra belangrijk om elke fase apart tegen aarde en onderling te meten, omdat een fout op één fase anders verborgen blijft.

Pro-tip: Meet altijd op hetzelfde moment van de dag en bij een vergelijkbare temperatuur als je een trend wilt opbouwen. Anders vergelijk je appels met peren.

Welke grenswaarden gelden voor isolatieweerstand?

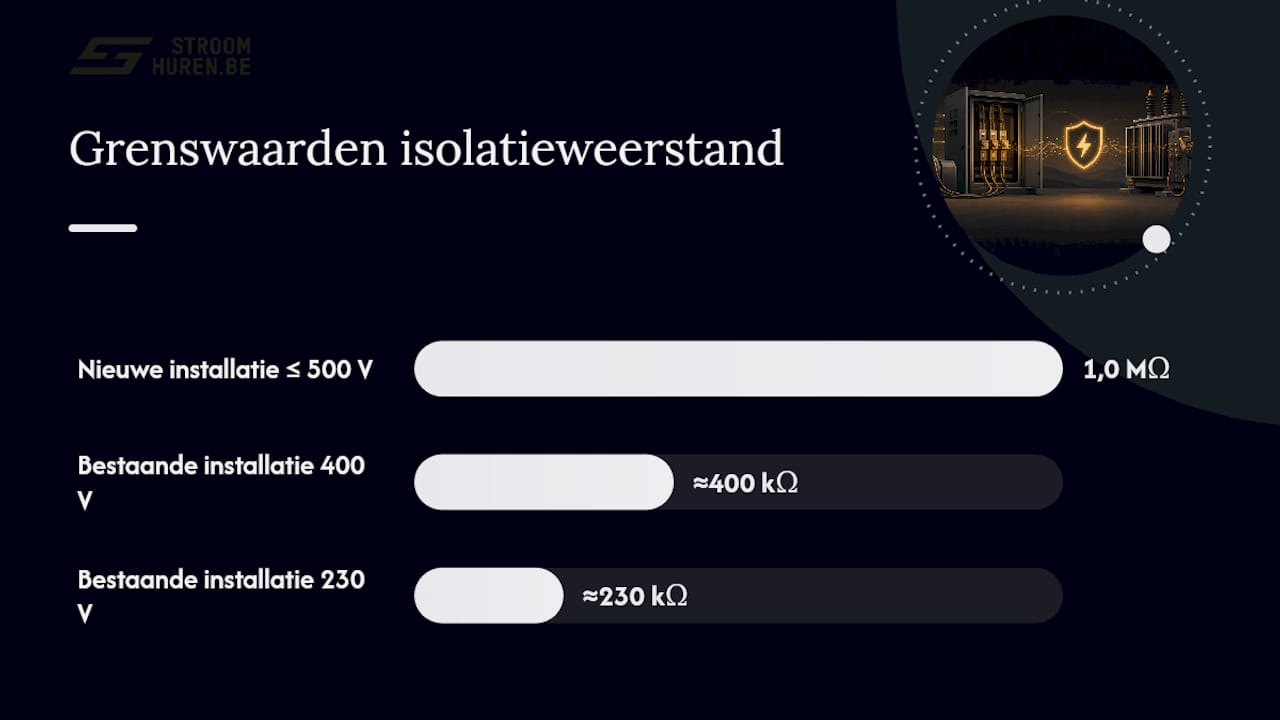

Diagram met grenswaarden voor isolatieweerstand per spanningsniveau

De norm is duidelijk, maar de interpretatie vraagt context. NEN 1010 stelt voor nieuwe laagspanningsinstallaties tot 500 V een minimum van 1,0 MΩ. Voor bestaande installaties hanteer je de vuistregel van 1000 Ω per volt: bij een 230 V-circuit komt dat neer op ongeveer 230 kΩ, bij een 400 V-circuit op 400 kΩ.

Die twee normen liggen ver uit elkaar, en dat is bewust. Een installatie die twintig jaar meegaat, mag qua isolatiewaarde geleidelijk zakken zonder direct onveilig te zijn. Een splinternieuwe installatie die al onder de 1,0 MΩ zit, wijst op een montagefout of beschadigde bekabeling.

Nieuwe installatie tot 500 V: minimaal 1,0 MΩ.
Bestaande installatie op 230 V: ondergrens circa 230 kΩ.
Bestaande installatie op 400 V: ondergrens circa 400 kΩ.
Onder de vuistregel: uitschakelen of onderzoek inplannen, geen uitstel.

Lange kabels en filters vertekenen het beeld. Een circuit met een EMC-filter of een lang kabeltraject meet vaak lager dan een kort circuit zonder filter, puur door optelling van lekstromen. Praktijkervaring bevestigt dat dit normaal kan zijn zolang de waarde stabiel blijft ten opzichte van eerdere metingen op hetzelfde traject.

Welke factoren beïnvloeden de meetwaarde, en waarom telt de trend?

Temperatuur, vocht en vervuiling zijn de grote drie. Warme, vochtige omgevingen geven structureel lagere waarden dan een droge kast bij 15 graden, ook bij identieke bekabeling. Vuil, stof en olie op klemmen en isolatoren werken als een geleidend pad en trekken de waarde omlaag zonder dat er iets stuk is.

Een enkele meting onder de norm is verontrustend. Een dalende trend over meerdere metingen is vaak alarmerender, ook als de laatste waarde technisch nog binnen de norm valt. Dat verschil zien de meeste technici pas als ze consequent registreren, zoals technische naslagbronnen benadrukken.

Registreer bij elke meting: meetspanning, meetduur en omgevingstemperatuur.
Noteer bijzonderheden zoals vocht, recente reiniging of nieuwe belasting.
Vergelijk elke nieuwe meting met minimaal de vorige twee resultaten.
Beschouw een daling van meer dan de helft als reden voor nader onderzoek.

Pro-tip: Leg metingen vast in een vast sjabloon, ook als de waarde ruim voldoet. Zonder die data heb je bij de volgende controle niets om mee te vergelijken.

Wat doe je bij een grens- of foutmeting?

Een lage of grenswaarde is geen eindstation, maar het startpunt van gericht onderzoek. Werk stap voor stap om de oorzaak te isoleren in plaats van meteen de hele installatie te verdenken.

Splits de installatie op in groepen en meet elke groep apart om de foutlocatie te vinden.
Koppel verbruikers en apparatuur los en herhaal de meting zonder belasting.
Inspecteer visueel op vocht, corrosie, knaagschade of beschadigde mantel.
Zet bij twijfel aanvullende methoden in: VLF-testen, deelontladingsmeting of een infraroodcamera voor warmteontwikkeling bij motoren.
Schakel direct uit bij een waarde onder de vuistregel van 1000 Ω per volt, en plan herstel in voordat je weer inschakelt.

Voor een gestructureerde aanpak bij twijfelgevallen helpt een vaste risicobeoordeling voor stroominstallaties om objectief te bepalen of uitschakelen noodzakelijk is.

Meetapparatuur en materiaal voor tijdelijke installaties

Stroomhuren.be verhuurt professionele meetinstrumenten en toebehoren voor technici die tijdelijke installaties keuren of periodiek controleren. Voor een isolatiemeting op een evenement, bouwplaats of tijdelijke werf hoef je geen eigen apparatuur aan te schaffen.

Aardingsmeters en meetinstrumenten voor isolatie- en aardingscontroles op locatie.
Aardingsmateriaal om testobjecten na de meting veilig te kortsluiten of te aarden.
Verdeelkasten en kabels die al voldoen aan de Europese veiligheidsnormen, zodat de basis van je installatie klopt voordat je gaat meten.
24/7 bereikbaarheid voor spoedvragen tijdens keuringen op locatie.

Meer over materiaal dat je voor tijdelijke stroomvoorziening kunt inzetten, lees je bij Holland Electric Duurzaam over waarom isolatieweerstand essentieel is voor een veilige installatie.

Stroom en meetmateriaal huren voor je volgende project

Werk je aan een tijdelijke installatie op een bouwplaats, evenement of markt en heb je naast meetapparatuur ook betrouwbare stroomvoorziening nodig? Stroomhuren.be levert verdeelkasten, CEE-kabels en aardingsmateriaal die aansluiten op de normen die je bij de keuring toetst. Voor werven met wisselende belasting is werfstroom huren een directe oplossing: gecertificeerd materiaal, geleverd met advies over veiligheid en conformiteit, zodat de installatie die je straks meet ook meteen goed is opgebouwd.

Waarom trendanalyse belangrijker is dan een losse meetwaarde

De meeste discussies over isolatieweerstand draaien om de vraag “is deze waarde goed genoeg?” Dat is de verkeerde vraag. Een installatie die vandaag ruim boven de norm meet, maar vorig jaar dubbel zo hoog scoorde, verdient meer aandacht dan een installatie die stabiel net op de vuistregel blijft hangen.

Wat conventionele checklists onderbelichten, is de discipline van registreren. Een meting zonder genoteerde temperatuur, meetduur en meetspanning is bijna waardeloos voor vergelijking over een jaar. Technici die alleen de pass-fail-uitkomst noteren, missen het signaal dat een installatie langzaam achteruitgaat.

Wat ik uit de praktijk zou meegeven: begin niet met de vraag welk instrument je gebruikt, maar met de vraag of je vandaag genoeg vastlegt om over twaalf maanden een zinnig gesprek te kunnen voeren over deze installatie. Apparatuur huur je moeiteloos bij, zoals via de meetinstrumenten van Stroomhuren. Een consistente meetdiscipline bouw je alleen zelf op.

Veelgestelde vragen over isolatieweerstand meten

Welke meetspanning gebruik ik voor een standaard stopcontactgroep? Voor een gewone 230 V-groep zonder gevoelige elektronica gebruik je doorgaans 500 V DC. Zit er een dimmer, frequentieregelaar of printplaat in het circuit, schakel dan terug naar 250 V om schade te voorkomen.

Wat is een goede isolatieweerstand voor een bestaande installatie? Bij een bestaande installatie hanteer je de vuistregel van 1000 Ω per volt. Bij 230 V is dat ongeveer 230 kΩ als absolute ondergrens, maar in de praktijk mag je een gezonde installatie vele malen hoger zien meten.

Hoe lang moet ik wachten tijdens een isolatieweerstandmeting? Wacht minimaal één minuut voordat je de waarde als resultaat noteert. Bij motoren en generatoren meet je langer, tot tien minuten, om de polarisatie-index te kunnen berekenen.

Waarom meet ik een lage waarde bij een lange kabel terwijl er niets stuk is? Lange kabels hebben meer parallelle lekstroom, waardoor de gemeten isolatieweerstand van nature lager uitvalt dan bij een kort circuit. Vergelijk de waarde met eerdere metingen op hetzelfde traject om te zien of het om een trend of een normale eigenschap gaat.

Moet ik isolatieweerstand meten bij elke periodieke keuring? Ja, isolatieweerstandmeting is een vast onderdeel van periodieke controles volgens NEN 3140. De waarde vergelijk je telkens met eerdere resultaten, niet alleen met de norm op dat moment.
