IK-waarde behuizing: wat inkopers moeten controleren vóór aankoop
12 min lezenRedactie Stroomhuren.be
De IK-waarde klasseert de slagvastheid van een behuizing volgens IEC 62262, met codes van IK00 tot IK10 die elk een vaste impactenergie in Joule vertegenwoordigen. Bij inkoop volstaat het label zelf niet: vraag altijd naar de gebruikte testmethode, de geteste montagesituatie en de exacte normversie. Een leverancier die deze norm naleeft, past dit principe toe bij de selectie van verdeelkasten voor tijdelijke installaties.
Kort samengevat:
- Bij inkoop van behuizingen is het essentieel om te vragen naar de gebruikte testmethode, montagecondities en normversie, omdat niet alle IK-labels gelijk zijn.
- De impactenergie van IK-codes varieert van 0,14 Joule voor IK01 tot 20 Joule voor IK10, met IK10 geschikt voor buiten- en werkplaatsomstandigheden.
- Het uitvoeren van IK-tests gebeurt volgens IEC 60068-2-75, waarbij de montagepositie, materiaaltemperatuur en herhaling de resultaten aanzienlijk kunnen beïnvloeden.
- IK en IP classificaties zijn onafhankelijk, dus combineer beide waarden in het bestek voor een betrouwbare bescherming tegen mechanische impact, stof en water.
- Voor tijdelijke projecten wordt meestal IK07 tot IK10 aanbevolen, afhankelijk van de omgeving en frequentie van stoten of impactrisico’s.
Inhoudsopgave
- IEC 62262: wat de norm zegt en wanneer je hem toepast
- IK-codes overzicht: impactenergieën en praktische betekenis
- Hoe IK-tests worden uitgevoerd en waarop je moet letten in testrapporten
- IK en IP samen beoordelen: hoe ze verschillen en waarom beide nodig zijn
- Checklist voor inkopers: hoe kies je de juiste IK-waarde en behuizing op projectniveau
- Datasheet voorbeelden en interpretatie: armaturen en verdeelkasten
- Praktische inzichten van Stroomhuren en bewijs van expertise
- Waarom een label alleen niet genoeg is
- Hoe Stroomhuren ondersteunt bij tijdelijke en projectmatige oplossingen
- Kernbronnen en normen om verder te lezen
- Bronnen
- Veelgestelde vragen
IEC 62262: wat de norm zegt en wanneer je hem toepast
IEC 62262, ook gekend als EN 62262, definieert hoe je de mechanische slagvastheid van een behuizing meet en classificeert. De norm beschrijft welke impactenergie een behuizing moet weerstaan zonder dat de functie of veiligheid van de ingesloten apparatuur in gevaar komt. Ze geldt voor behuizingen van elektrisch en elektronisch materiaal, ongeacht spanningsniveau, en wordt in de praktijk vooral toegepast op verdeelkasten, schakelkasten, armaturen en aansluitdozen.
De geconsolideerde versie, met de aanvulling A1 uit 2021 en 2022, verduidelijkt enkele testcondities en sluit beter aan op recente materialen zoals composieten en gecoate kunststoffen. Deze aanvullingen zijn vastgelegd in de officiële NEN-registratie van IEC 62262, die als referentiestandaard dient voor fabrikanten en testlaboratoria.
Voor armaturen specifiek bestaat een aanvullend document: het technisch rapport IEC/TR 62696 legt uit hoe de IK-code wordt toegepast op verlichtingsarmaturen en benadrukt dat een IK-classificatie een prestatiekenmerk is, geen automatische garantie van veiligheid volgens andere normen zoals IEC 60598.
Wat dit betekent voor de praktijk:
- IEC 62262 dekt de behuizing zelf, niet de elektrische veiligheid van de inhoud.
- De norm is spanningsonafhankelijk en geldt voor laag- en hoogspanningstoepassingen.
- IEC/TR 62696 is aanvullend voor armaturen en verduidelijkt de grens tussen mechanische bescherming en algemene productveiligheid.
- Een recentere normversie kan strengere of preciezere testparameters bevatten dan een oudere.
Wie een offerte beoordeelt, doet er goed aan te vragen naar welke versie van de norm de fabrikant heeft gebruikt, zeker bij oudere productlijnen.
IK-codes overzicht: impactenergieën en praktische betekenis
De schaal loopt van IK00, geen bescherming, tot IK10, de hoogste standaardklasse. Elke stap komt overeen met een vaste impactenergie, uitgedrukt in Joule, gemeten volgens een gestandaardiseerde testopstelling.
| IK-code | Impactenergie (Joule) | Praktische betekenis |
|---|---|---|
| IK00 | geen bescherming | geen enkele impactweerstand gegarandeerd |
| IK01 | 0,14 J | vergelijkbaar met een lichte stoot van een klein voorwerp |
| IK02 | 0,2 J | minimale bescherming, geschikt voor afgeschermde binnenopstelling |
| IK03 | 0,35 J | lichte impact, typisch voor kantoorapparatuur |
| IK04 | 0,5 J | bescherming tegen kleine, onbedoelde stoten |
| IK05 | 0,7 J | matige bescherming voor drukke binnenruimtes |
| IK06 | 1 J | geschikt voor algemene technische ruimtes |
| IK07 | 2 J | bestand tegen stoten met gereedschap of licht materiaal |
| IK08 | 5 J | geschikt voor gangen en zones met verkeer van materiaal |
| IK09 | 10 J | bestand tegen zwaardere mechanische impact |
| IK10 | 20 J | hoogste standaardklasse, geschikt voor werkplaatsen en buitenopstelling |
Deze waarden zijn vastgelegd in de norm en terug te vinden in de tabel met IK-codes van de installatiegids, samen met de bijbehorende testopstellingen. Om een gevoel te geven van de grootteorde: 20 Joule komt ruwweg overeen met een gewicht van 5 kilogram dat van iets minder dan een halve meter hoogte valt, een impact die je in een drukke werkplaats of op een bouwplaats realistisch kunt verwachten.
Sommige leveranciersdocumenten vermelden aanvullende varianten of eigen labels boven IK10, maar die zijn geen onderdeel van de officiële IEC-schaal. Voor inkoop blijft IK00 tot IK10 de enige gangbare en internationaal erkende referentie.
Hoe IK-tests worden uitgevoerd en waarop je moet letten in testrapporten

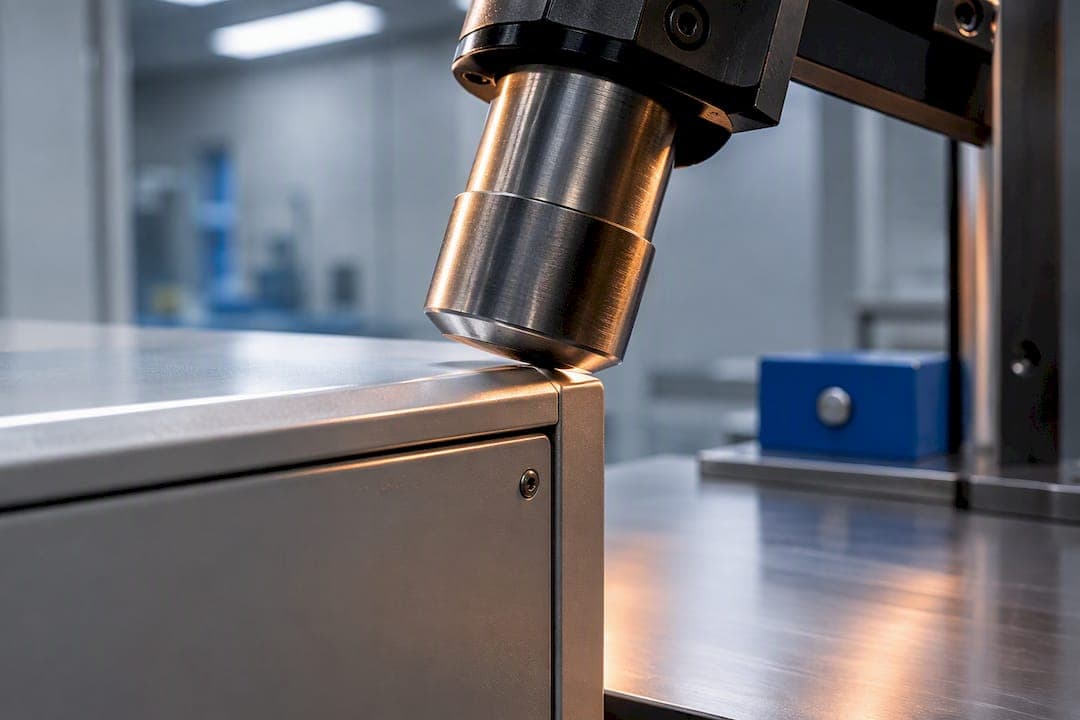

De testmethode voor IK-classificatie staat beschreven in IEC 60068-2-75, de norm voor omgevingstesten met hagelimpact, ook gekend als Test Eh. Een gestandaardiseerde hamer, verend of met vaste massa, raakt de behuizing op een vooraf bepaald punt met een energie die overeenkomt met de geclaimde IK-waarde. Een aanpassing uit 2025 verfijnde enkele testparameters en energieklassen, wat betekent dat een testrapport van vóór die datum een licht andere procedure kan hebben gevolgd.
De uitkomst van een test hangt sterk af van omstandigheden die niet altijd op het datasheet staan:
- Het aangrijpingspunt van de hamer: een test op een verstevigd deel van de kast geeft een ander resultaat dan een test op een deur of ventilatiesleuf.
- De montageconditie: vrijstaand, afgemonteerd of ingebouwd geeft telkens andere trillings- en absorptie-effecten.
- Het aantal en de herhaling van de slagen tijdens de test.
- De materiaaltemperatuur tijdens de test, want kunststof gedraagt zich anders bij koude dan bij kamertemperatuur.
Pro-tip: Vraag de leverancier altijd naar het volledige testrapport, niet enkel het IK-cijfer op het datasheet, en controleer of de geteste montagepositie overeenkomt met jouw installatie.
Stel als inkoper minstens deze vragen aan een leverancier: welk testprotocol en welke normversie zijn gebruikt, in welke montageconditie is getest, wanneer en in welk laboratorium vond de test plaats, en is de test uitgevoerd op het volledige product of enkel op een deelcomponent. Een IK10-label zonder onderliggend rapport is in de praktijk waardeloos voor risicobeoordeling.
IK en IP samen beoordelen: hoe ze verschillen en waarom beide nodig zijn
IK en IP zijn twee volledig onafhankelijke classificaties die vaak samen op een datasheet staan, maar niets met elkaar te maken hebben. IP, de internationale beschermingsgraad, bestaat uit twee cijfers: het eerste geeft de bescherming tegen vaste stoffen zoals stof aan, het tweede de bescherming tegen water. IP65 betekent bijvoorbeeld volledig stofdicht en bestand tegen waterstralen uit elke richting. IK meet net iets anders: hoeveel mechanische impact de behuizing kan opvangen zonder schade.
Een behuizing kan perfect waterdicht zijn en toch breken bij een lichte stoot, en omgekeerd. Enkele situaties die dit illustreren:
- Een dunwandige kunststof kast kan IP65 halen dankzij goede afdichtingsringen, maar slechts IK07 halen omdat het materiaal te dun is voor hogere impactenergie.
- Een zwaar metalen kader met IK10 kan toch laag scoren op IP als de kabeldoorvoeren niet correct zijn afgedicht.
- Bij buitentoepassingen is vaak zowel een hoge IP als een voldoende hoge IK vereist, terwijl leveranciers soms enkel met de sterkste van de twee waarden adverteren.
De praktische conclusie voor inkopers: specificeer beide eisen afzonderlijk in het bestek en vraag afzonderlijke testrapporten voor elk. Een leverancier die alleen de IP-waarde benadrukt, geeft daarmee nog geen garantie over de IK-waarde, en omgekeerd. Bij tijdelijke installaties in de evenementen- en bouwsector, waar behuizingen regelmatig verplaatst en gestapeld worden, is die combinatie van beide waarden minstens zo belangrijk als bij vaste installaties.
Checklist voor inkopers: hoe kies je de juiste IK-waarde en behuizing op projectniveau
Een goede keuze begint bij de omgeving, niet bij het datasheet. Volg deze stappen om tot een onderbouwde specificatie te komen:
- Bepaal het omgevingstype: technische ruimte, doorgang, werkplaats of buitenopstelling op een bouwplaats of evenemententerrein.
- Schat het realistische risico op stoten in: gereedschap, voertuigverkeer, gestapeld materiaal of publiek in de buurt.
- Kies een materiaal dat past bij zowel de impactenergie als de omgeving: metaal voor zware mechanische belasting, kunststof met versterkte wanden voor lichtere, corrosiegevoelige toepassingen.
- Controleer de afdichtingsstrategie afzonderlijk van de IK-waarde, inclusief kabeldoorvoeren en deursluitingen.
- Vraag naar onderhoudsvereisten: kan de afdichting na verloop van tijd verslechteren onder herhaalde impact of temperatuurschommelingen.
- Vraag testrapporten, datum van de test en gebruikte normversie op als officiële documentatie.
Als richtwaarde geldt vaak IK07 voor een technische ruimte, IK08 voor gangen met verkeer, en IK10 voor werkplaatsen of buitenopstellingen, zoals aanbevolen in praktische installatiegidsen. Voor tijdelijke evenementenkasten hangt de vereiste IK-waarde sterk af van de montagepositie: een kast op een verhoogd platform vraagt minder bescherming dan eenzelfde kast op vloerniveau naast een looppad.
Pro-tip: Leg de gewenste IK- en IP-waarde samen met de montagepositie vast in het bestek, niet enkel als losse cijfers, zodat de leverancier een representatieve test kan aantonen.
Datasheet voorbeelden en interpretatie: armaturen en verdeelkasten
Een typisch datasheet van een armatuur of verdeelkast vermeldt naast de IK- en IP-waarde ook het temperatuurbereik, de materiaalaanduiding en soms de gebruikte testnorm. Deze velden lijken op het eerste gezicht overzichtelijk, maar de combinatie van cijfers verdient aandacht.
Een combinatie als IK03 en IP20 wijst op een product voor binnengebruik in een afgeschermde, weinig belaste ruimte, zoals een kantoorverdeelkastje tegen een muur. Een combinatie als IK10 en IP65, zoals vaak te zien in datasheets van buitenarmaturen, wijst op een product bedoeld voor blootstelling aan weer en mechanische belasting, typisch voor bouwplaatsen of buiteninstallaties.
Bij ontvangst en montage van dergelijk materiaal zijn enkele controlepunten nuttig:
- Vergelijk het IK- en IP-label op de behuizing zelf met het datasheet, want productieseries wijzigen soms zonder dat de documentatie wordt bijgewerkt.
- Controleer of kabeldoorvoeren en deursluitingen fysiek intact zijn na transport, want een gebutst frame kan de geclaimde IK-waarde ongeldig maken.
- Vraag bij twijfel het onderliggend testrapport op in plaats van te vertrouwen op het gedrukte cijfer.
- Noteer materiaalaanduiding en temperatuurbereik apart, want een IK10-behuizing die niet bestand is tegen vorst is voor een buitenproject alsnog ongeschikt.
Materiaalkeuze speelt hierbij een rol die verder gaat dan het IK-cijfer alleen: roestvrij staal en gecoate kunststoffen gedragen zich anders onder herhaalde impact en in vochtige of chemisch belastende omgevingen, wat de effectieve levensduur van de behuizing bepaalt.
Praktische inzichten van Stroomhuren en bewijs van expertise
Bij verhuur van verdeelkasten voor tijdelijke installaties is mechanische bescherming een belangrijk aandachtspunt. Sommige verhuurbedrijven selecteren materiaal dat voldoet aan Europese normen en bieden advies over de juiste beschermingsgraad per projecttype, van bouwplaatsen tot evenemententerreinen.
Klanten met vragen over de geschikte IK- of IP-waarde voor hun specifieke opstelling kunnen vaak rekenen op een vast aanspreekpunt, wat de communicatie rond technische specificaties vereenvoudigt. Ook wordt soms 24/7 bereikbaarheid geboden, inclusief mogelijkheden voor ophalen en terugbrengen buiten kantooruren, dit is vooral relevant bij evenementen en bouwprojecten met wisselende werkuren.
Waarom een label alleen niet genoeg is
In de praktijk zie je vaak dat een IND-sticker op een kast wordt aanvaard zonder verder onderzoek, terwijl juist de montagecontext bepaalt of die waarde relevant is. Een test in een laboratorium zegt weinig over een kast die op een onregelmatig oppervlak staat of dagelijks wordt verplaatst.
Eis daarom altijd representatieve testdocumentatie in plaats van een los cijfer, en specificeer expliciet in welke opstelling je product moet functioneren. Wie dat niet doet, betaalt soms pas na een breuk de echte prijs van een te snel geloofd label.
Hoe Stroomhuren ondersteunt bij tijdelijke en projectmatige oplossingen
Wie op zoek is naar behuizingen en toebehoren die de impact van bouwplaatsen, evenementen of technische installaties moeten doorstaan, vindt bij Stroomhuren een praktische partner zonder lange aanlooptijd. In plaats van zelf te investeren in materiaal dat maar tijdelijk nodig is, huur je gericht wat het project vraagt, met advies over de juiste beschermingsgraad erbij.
Het aanbod omvat:
- Verdeelkasten met een beschermingsgraad die past bij de opstelling, van technische ruimte tot buitenwerf.
- Verlengkabels en CEE-verlengkabels voor tijdelijke stroomverdeling op locatie.
- Aardingsmateriaal en meetapparatuur voor een veilige installatie.
- Kabelgoten voor een ordelijke en veilige kabelgeleiding op de werf.
Sommige verhuurbedrijven werken met een vast aanspreekpunt, gecertificeerd personeel en bieden soms 24/7 bereikbaarheid, inclusief mogelijkheden voor ophalen en terugbrengen buiten kantooruren. Dry hire houdt in dat de klant het transport zelf regelt, terwijl volledige service ook installatiebemiddeling kan omvatten. Bekijk het volledige assortiment op Stroomhuren of vraag advies aan voor de beschermingsgraad die jouw project nodig heeft.
Kernbronnen en normen om verder te lezen
Voor wie de technische details wil nalezen: de officiële norm staat geregistreerd bij NEN als IEC 62262, de testmethode zelf in IEC 60068-2-75, en de toepassing op armaturen in IEC/TR 62696. Voor wie verdeelsystemen breder wil begrijpen, biedt de gids over groepenkasten van Holland Electric achtergrond bij elektrische verdeling.
Bronnen
- Protection provided for enclosed equipment: codes IP and IK - Electrical Installation Guide
- NEN: Degrees of protection provided by enclosures for electrical equipment against external mechanical impacts (IK code)
- IEC Technical Report 62696
Veelgestelde vragen
Wat is het verschil tussen IP44 en IP65?
IP44 beschermt tegen vaste voorwerpen groter dan enkele millimeters en tegen spattend water uit verschillende richtingen, terwijl IP65 volledig stofdicht is en bestand tegen waterstralen. Het verschil zit vooral in de intensiteit van de waterbelasting die de behuizing kan verdragen zonder dat vocht binnendringt.
Wat betekent de IP23-waarde?
IP23 betekent bescherming tegen vaste voorwerpen van gemiddelde grootte en tegen sproeiwater dat onder een bepaalde hoek valt. Deze waarde wordt vaak toegepast in halfopen technische ruimtes waar geen directe waterstraal te verwachten is, maar wel enige neerslag of spatwater.
Wat is de IP-waarde voor spatwaterdichtheid?
Spatwaterdichtheid komt overeen met IP-codes die bescherming bieden tegen water dat van meerdere richtingen spat. Voor omgevingen met directe waterstralen, zoals buitenopstellingen, is een hogere waarde zoals IP65 aangewezen, zoals ook blijkt uit technische richtlijnen voor natte ruimtes.
Waarom is een hoge IK-waarde niet automatisch een hoge IP-waarde?
IK en IP zijn onafhankelijke classificaties die respectievelijk mechanische impact en stof of vocht meten, en een behuizing kan sterk scoren op de ene schaal zonder dat op de andere te doen. Een goed afgedichte kast met dunne wanden kan een hoge IP-waarde combineren met een lage IK-waarde, en omgekeerd, zoals blijkt uit de uitleg over beide codes. Specificeer daarom altijd beide waarden apart bij aankoop.
Welke IK-waarde is geschikt voor een tijdelijke verdeelkast op een bouwplaats?
Voor bouwplaatsen en werkplaatsen wordt vaak de hoogste standaardklasse aanbevolen, zeker bij vloeropstelling met veel verkeer. De uiteindelijke keuze hangt af van de montagepositie en het risico op stoten, en wordt best per project beoordeeld in plaats van standaard toegepast.
