Harmonischen uitleg: meten, begrijpen en aanpakken
Harmonischen zijn sinuscomponenten met frequenties die gehele veelvouden zijn van de netfrequentie. Op een 50 Hz-net betekent dat: de 3e harmonische trilt op 150 Hz, de 5e op 250 Hz, de 7e op 350 Hz. Ze ontstaan telkens wanneer een belasting stroom trekt in pulsen in plaats van als een nette sinus, en ze veroorzaken meetbare vervorming die je terugziet in opwarmende kabels, onterechte trips en hogere energiekosten.
Waarom zou een engineer hierom geven? Kort samengevat:
- Opwarming van transformatoren, kabels en motoren door verhoogde effectieve stroomwaarden
- Overbelasting van de nulgeleider door opstapeling van triplen-harmonischen (3e, 9e, 15e)
- Storingen in beveiliging door pulsvormige piekstromen die thermische relais verkeerd interpreteren
- Extra verliezen en verminderde vermogensfactor, met hogere energiekosten als gevolg
Belangrijkste inzichten
Harmonischen veroorzaken meetbare schade aan apparatuur en netten; meten vóór ingrijpen en verifiëren ná installatie zijn de twee stappen die het verschil maken tussen een werkende oplossing en een dure gok.
| Punt | Details |
|---|---|
| Meet altijd eerst | Zonder nulmeting (THDi, THDu, nulstroom per orde) is filterplaatsing riskant en verificatie onmogelijk. |
| Controleer de nulgeleider | Triplen-harmonischen stapelen op in de nulgeleider; dimensioneer deze zwaarder bij hoge 3e-harmonische belasting. |
| Kies maatregel op laadprofiel | AHF voor wisselende belasting, passief filter voor constante vervuiling, netsmoorspoelen als basisbeveiliging bij elke VFD. |
| Verifieer na installatie | Meet opnieuw met dezelfde opstelling als de nulmeting; controleer ook de nulstroom na filterplaatsing. |
| Aggregaten verhogen THDu | Op aggregaatvoed net loopt THDu sneller op door hogere interne impedantie; houd rekening met strengere interne limieten. |
Inhoudsopgave
- Wat zijn harmonischen wiskundig gezien?
- Hoe ontstaan harmonischen in praktijksystemen?
- Welke harmonische ordes zijn het meest kritisch?
- Hoe meet je harmonischen correct?
- Welke schade richten harmonischen aan op apparatuur en netten?
- Welke normen gelden in Centraal-Europa?
- Welke maatregelen verminderen harmonischen effectief?
- Tijdelijke installaties: waarom zijn ze extra gevoelig?
- Bronnen
Wat zijn harmonischen wiskundig gezien?
Elke periodieke, niet-sinusvormige stroom of spanning is te ontbinden in een som van sinusgolven via de Fourierreeks. De grondtoon heeft frequentie f₁ (50 Hz in Europa), en elke hogere component heeft frequentie f_m = m · f₁, waarbij m de harmonische orde is.
De amplitude van een harmonische wordt uitgedrukt als percentage van de grondtoon. Een 5e harmonische stroom van 20% betekent dat de component op 250 Hz een amplitude heeft die gelijk is aan 20% van de fundamentele stroom. Fase en amplitude samen bepalen hoe de harmonische bijdraagt aan de totale vervorming.
De totale harmonische vervorming (THD) bundelt alle hogere componenten in één getal:
THDi = √(I₂² + I₃² + I₅² + … + Iₙ²) / I₁ × 100%
Het niveau van THDi kan in industriële omgevingen aanzienlijk zijn bij zware VFD-belasting, soms met ernstige vervorming. Dat klinkt abstract totdat je ziet dat de werkelijke RMS-stroom dan merkbaar hoger ligt dan de grondtooncomponent alleen.
Pro-tip: Meet altijd zowel THDi (stroom) als THDu (spanning). THDi is de bron van het probleem; THDu is het zichtbare symptoom op het net. Diagnose begint bij het stroomspectrum, niet bij de spanning.
Hoe ontstaan harmonischen in praktijksystemen?
Niet-lineaire belastingen zijn de voornaamste oorzaak: ze trekken stroom in korte pulsen in plaats van als een continue sinus. Die pulserende stroomtrekking bevat van nature hogere frequentiecomponenten die terugvloeien naar het net via de netimpedantie.
De meest voorkomende bronnen in industriële en commerciële installaties:
- Frequentieomvormers (VFD’s): de gelijkrichter aan de ingang laadt een DC-condensator op in korte stroompieken; typisch spectrum toont sterke 5e en 7e harmonischen
- Schakelende voedingen (SMPS): aanwezig in vrijwel elke server, pc en industriële controller; produceren hoge THDi, soms boven 100%
- LED-drivers: afhankelijk van het stuurcircuit; goedkope drivers zonder PFC genereren aanzienlijke 3e en 5e harmonischen
- EV-laders en laadstations: wisselende belasting met hoge piekstroom; spectrum verschuift met laadniveau
- UPS-systemen: dubbele conversie-UPS heeft gelijkrichter aan ingang; vergelijkbaar patroon als VFD
- Lasapparatuur: sterk variabele stroom, brede harmonische inhoud inclusief even ordes bij asymmetrische boog
Het mechanisme is steeds hetzelfde: de belasting trekt stroom in een niet-sinusvormig patroon, die harmonische stromen vloeien door de netimpedantie en creëren spanningsvervorming die alle andere apparaten op hetzelfde net beïnvloedt.
Pro-tip: Bij een VFD met 6-puls gelijkrichter zijn de dominante harmonischen de 5e en 7e (karakteristiek patroon: 6k ± 1, dus 5, 7, 11, 13…). Een 12-puls gelijkrichter elimineert de 5e en 7e grotendeels. Dit is een snelle manier om te schatten welke ordes je verwacht zonder eerst te meten.
Welke harmonische ordes zijn het meest kritisch?
Niet alle ordes zijn even problematisch. De praktijk leert dat een handvol ordes verantwoordelijk is voor het overgrote deel van de schade.
- 2e harmonische (100 Hz): zeldzaam bij normale belasting; verschijnt bij asymmetrie of fouten in transformatoren. Signaleert een probleem, geen normaal bedrijf.
- 3e harmonische (150 Hz): de meest voorkomende in kantoor- en commerciële omgevingen door schakelende voedingen en LED-drivers. Kritisch vanwege opstapeling in de nulgeleider.
- 5e harmonische (250 Hz): dominant in industriële installaties met VFD’s. Veroorzaakt extra verliezen in motoren en transformatoren.
- 7e harmonische (350 Hz): altijd aanwezig naast de 5e bij 6-puls gelijkrichters. Samen met de 5e verantwoordelijk voor het meeste motorverlies.
- 11e en 13e harmonische: lagere amplitude, maar relevant bij grote installaties en bij resonantie met PFC-condensatoren.
Triplen-harmonischen (3e, 9e, 15e) gedragen zich fundamenteel anders dan de rest. In een symmetrisch driefasig systeem heffen de 5e en 7e harmonischen elkaar gedeeltelijk op in de nulgeleider. Triplen doen dat niet: ze tellen op. Een nulgeleider kan daardoor twee tot drie keer de fasestroom dragen, ook als de fasestromen binnen nominale waarden blijven. Oververhitting en falen van de nulgeleider zijn het directe gevolg.
Even harmonischen (2e, 4e, 6e) zijn in goed ontworpen systemen zeldzaam. Ze wijzen op asymmetrie in de belasting of een halfgolfgelijkrichter, en verdienen altijd nader onderzoek.
Hoe meet je harmonischen correct?
Welke meetwaarden zijn essentieel?
De drie kerngrootheden zijn: THDu (spanningsvervorming op het meetpunt), THDi (stroomvervorming per fase) en de amplitude per individuele orde. Zonder die drie weet je niet waar het probleem zit en welke maatregel past.
Stapsgewijs meetprotocol
- Kies het meetpunt: meet zo dicht mogelijk bij de verdachte bron, en ook op het aansluitpunt van de netbeheerder (POC). Beide perspectieven zijn nodig.
- Stel de meettijd in: minimaal 10 minuten bij stabiele belasting, liefst een volledige bedrijfscyclus. Kortere metingen missen piekbelasting.
- Controleer de samplefrequentie: voor analyse tot de 25e harmonische (1250 Hz) is een samplefrequentie van minimaal 5–10 kHz nodig om aliasing te vermijden. Een correcte FFT-instelling en voldoende meetvenster zijn cruciaal voor betrouwbare ordedetectie.
- Noteer de referentiespanning: THDu is altijd relatief aan de nominale spanning; noteer ook de belastingsgraad op het moment van meting.
- Analyseer per fase én de nulgeleider: meet de nulstroom apart. Een hoge nulstroom bij lage fasestromen is een directe aanwijzing voor triplen-dominantie.
Typische grenswaarden
EN 50160 beschrijft de karakteristieken van de voedingsspanning tot en met de 25e orde en geldt als referentie voor netbeheerders in Centraal-Europa.
Welke schade richten harmonischen aan op apparatuur en netten?
De effecten zijn concreet en meetbaar, geen theoretische risico’s.
- Transformatorverliezen: harmonischen verhogen de werveldstroomverliezen in de kern en de ohmse verliezen in de wikkelingen. Een transformator kan bij hoge THDi minder vermogen leveren dan op papier is gespecificeerd, met een lagere bruikbare capaciteit tot gevolg.
- Kabelopwarming: de werkelijke RMS-stroom ligt bij hoge THDi hoger dan de grondtooncomponent. Een kabel gedimensioneerd op de grondtoonwaarde kan structureel te warm worden.
- Onterechte trips: pulsvormige piekstromen activeren elektronische beveiligingen op een manier die thermische relais niet doen. Het resultaat is “nuisance tripping”: de beveiliging schakelt uit zonder dat er een echte fout is, wat in productieomgevingen direct downtime kost.
- Storing in meetapparatuur: energiemeters die alleen de grondtoon meten, registreren een te lage waarde. Dat leidt tot onderschatting van het verbruik en onjuiste facturering.
- Resonantie: PFC-condensatoren vormen samen met de netimpedantie een LC-kring. Als een harmonische frequentie samenvalt met de resonantiefrequentie, kunnen spannings- en stroomamplitudes sterk toenemen, met schade aan condensatoren en beveiligingen als gevolg.
De kostenkant is tweeledig: hogere energiekosten door extra verliezen, en ongeplande downtime door trips of vroegtijdig falen van apparatuur. In industriële omgevingen met continue productie is dat laatste vaak de grotere post.

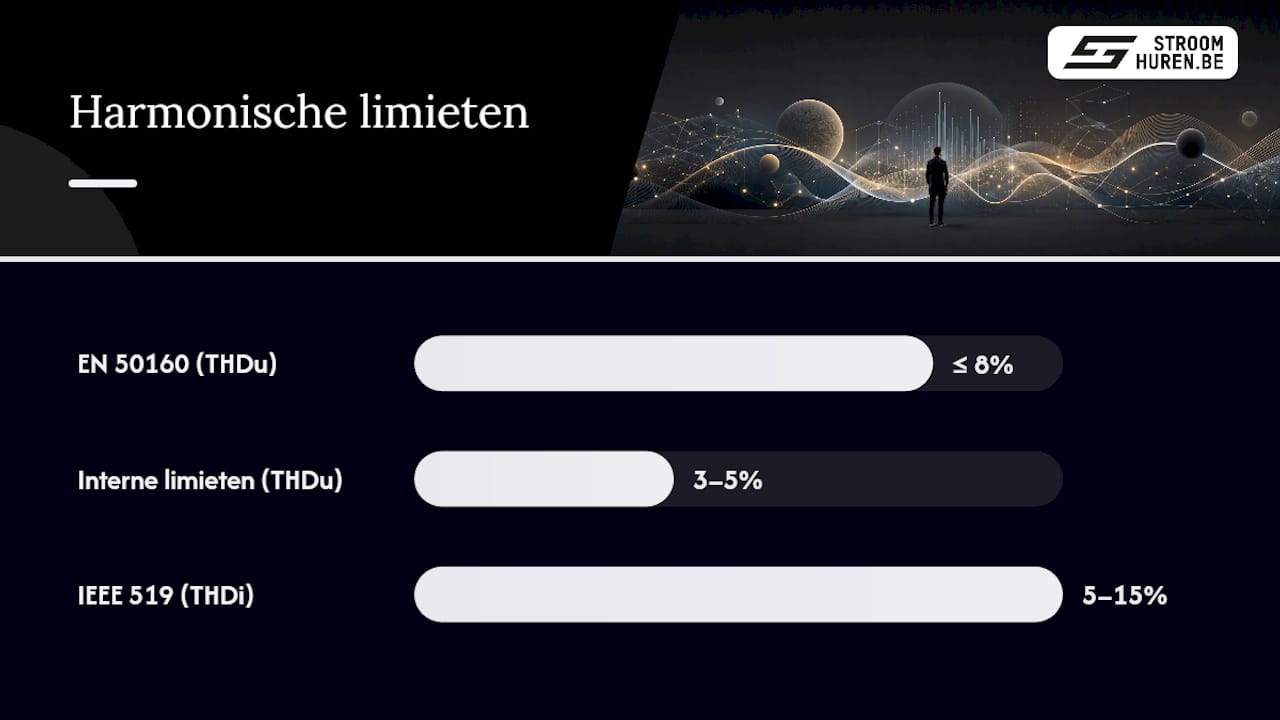

Welke normen gelden in Centraal-Europa?
Engineers in Centraal-Europa werken met een gelaagd normenkader. De keuze van de juiste norm hangt af van het vermogensbereik en de positie in het net.
- IEC/EN 61000-3-2: van toepassing op apparatuur met een ingangsstroom van maximaal 16 A per fase. Bevat vier klassen (A, B, C, D) met bijbehorende grenswaarden en testcondities. Klasse C geldt voor verlichtingsapparatuur, klasse D voor pc’s en monitors.
- IEC 61000-3-12: voor apparatuur met een ingangsstroom tussen 16 A en 75 A per fase. Relevant voor zwaardere industriële apparatuur en grotere installaties.
- EN 50160: beschrijft de karakteristieken van de voedingsspanning op het aansluitpunt van de netbeheerder. THDu-grens van 8% geldt als wettelijk kader; voor datacenters en ziekenhuizen worden intern strengere limieten (3–5%) gehanteerd.
- IEEE 519: Amerikaanse norm, maar in Centraal-Europa frequent gebruikt als intern ontwerpdoel voor industriële installaties. Stelt grenswaarden aan THDi op het punt van gemeenschappelijke koppeling (PCC).
| Norm | Toepassingsgebied | Kernlimiet |
|---|---|---|
| IEC 61000-3-2 | Apparatuur ≤ 16 A/fase | Klasse-afhankelijk (A/B/C/D) |
| IEC 61000-3-12 | Apparatuur 16–75 A/fase | Rsce-afhankelijke limieten |
| EN 50160 | Voedingsspanning op POC | THDu ≤ 8% (tot 25e orde) |
| IEEE 519 | Industriële installaties (PCC) | THDi ≤ 5–15% (belastingsafhankelijk) |
In Centraal-Europa werken netbeheerders in Duitsland, Oostenrijk, Zwitserland en de Benelux met EN 50160 als referentie, maar hanteren ze aanvullende technische aansluitvoorwaarden die strengere limieten kunnen opleggen voor grote aansluitingen.
Welke maatregelen verminderen harmonischen effectief?
Antwoord eerst

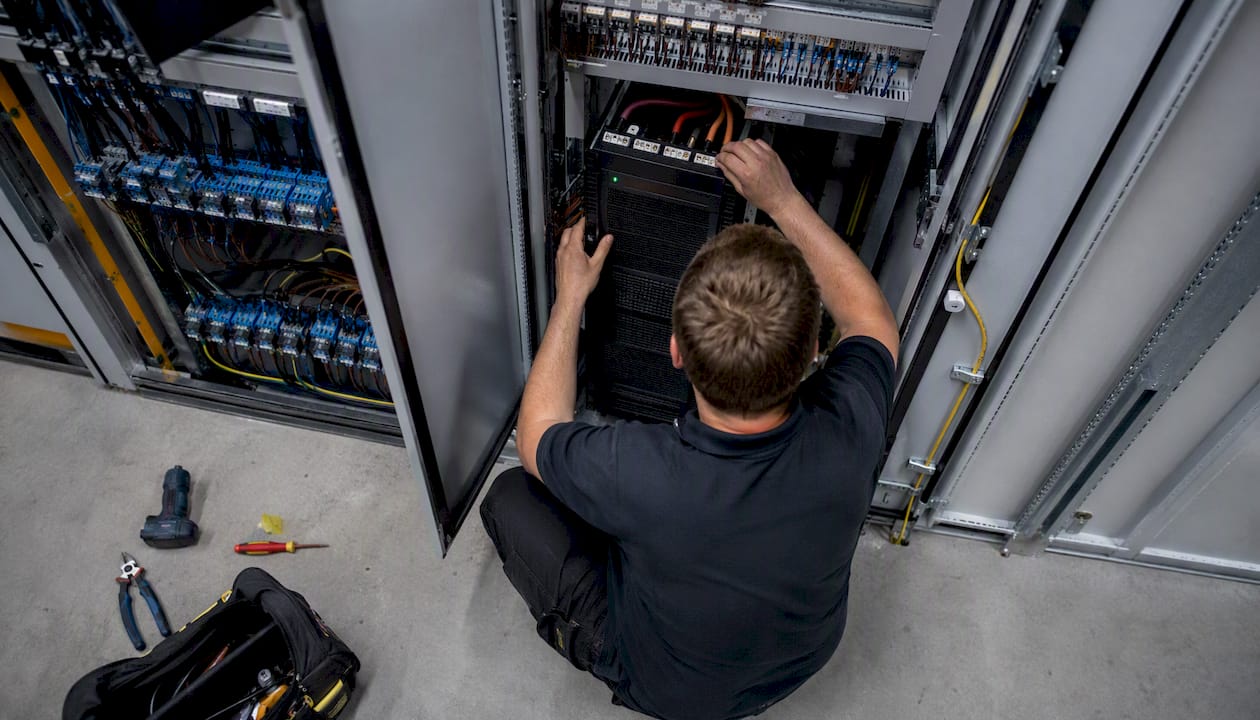

Voor wisselende belastingen (events, productieomgevingen met variabele VFD-belasting) is een actief harmonisch filter (AHF) de meest flexibele keuze. Bij constante, goed voorspelbare vervuiling volstaat een passief filter, mits correct afgestemd. Op componentniveau biedt actieve vermogensfactorcorrectie (aPFC) de meest elegante oplossing: het probleem wordt bij de bron aangepakt.
Vergelijking van maatregelen
| Maatregel | Voordelen | Nadelen | Typische toepassing |
|---|---|---|---|
| Actief harmonisch filter (AHF) | Dynamisch, breed spectrum, geen resonantierisico | Hogere aanschafkosten | Wisselende industriële belasting, events |
| Passief filter (LC) | Goedkoop, betrouwbaar | Vaste afstemming, resonantierisico | Constante VFD-belasting, vaste frequentie |
| Netsmoorspoelen (lijnchokes) | Eenvoudig, goedkoop, verlaagt THDi aanzienlijk | Beperkte reductie, spanningsval | Ingang van elke VFD als basisbeveiliging |
| aPFC (in apparaat) | Oplossing aan de bron, THDi < 5% | Alleen bij nieuw ontwerp | Schakelende voedingen, LED-drivers |
| 12-puls gelijkrichter | Elimineert lage ordes | Duur, vereist speciale transformator | Grote aandrijvingen (> 100 kW) |
Implementatiechecklist
- Voer een nulmeting uit vóór elke ingreep: zonder baseline is verificatie achteraf onmogelijk.
- Analyseer het spectrum per orde: welke ordes domineren? Dat bepaalt de filterafstemming.
- Kies de maatregel op basis van het laadprofiel: stabiel of variabel, één bron of meerdere.
- Bepaal de plaatsing: zo dicht mogelijk bij de bron geeft de beste reductie; op het hoofdverdeelbord beschermt het hele net.
- Verifieer na installatie met dezelfde meetopstelling als de nulmeting. Controleer ook de nulstroom.
Pro-tip: Installeer nooit een condensatorbatterij voor vermogensfactorcorrectie zonder netsmoorspoelen. Condensatoren vormen samen met de netimpedantie een resonantiekring. Als een harmonische frequentie samenvalt met de resonantiefrequentie, versterkt de condensatorbatterij de vervorming in plaats van die te verminderen. Smoorspoelen verschuiven de resonantiefrequentie naar een veilig bereik.
Tijdelijke installaties: waarom zijn ze extra gevoelig?
Tijdelijke stroomvoorzieningen op events en bouwlocaties combineren precies de omstandigheden die harmonischen verergeren: hoge concentratie van niet-lineaire belastingen (LED-verlichting, geluidsapparatuur, aggregaten), korte kabels met hogere impedantie dan vaste installaties, en neutrale geleiders die vaak ondergedimensioneerd zijn.
Controleer bij elke tijdelijke installatie:
- Nulstroom meten vóór ingebruikname: een nulstroom die de fasestroom benadert of overschrijdt, wijst op triplen-dominantie en vereist direct actie.
- Neutrale geleider dimensionering: bij hoge triplen-belasting (kantooromgevingen, LED-systemen) de nulgeleider dimensioneren op 1,5 tot 2 keer de fasegeleider, zoals aanbevolen in de gids voor utiliteitsbouwprojecten. Gebruik hiervoor de kabelrichtlijnen voor tijdelijke stroom.
- Verdeelkast met ruimte voor AHF: kies een verdeelkast die fysiek ruimte biedt voor een actief filter of ingebouwde smoorspoelen, zeker bij grotere evenementen.
- Aarding controleren: een slechte aarding versterkt de effecten van harmonischen op meetapparatuur en beveiliging. Raadpleeg de aarding- en keuringsgids voor tijdelijke installaties.
- Aggregaten: dieselaggregaten hebben een hogere interne impedantie dan het vaste net, waardoor harmonische spanningsvervorming sneller oploopt. THDu van 10–15% is op aggregaatvoed net niet uitzonderlijk.
Stroomhuren levert gecertificeerd tijdelijk materiaal dat voldoet aan Europese normen, inclusief werfstroomoplossingen en evenementstroom met advies over dimensionering en veiligheid.
Pro-tip: Meet bij events met aggregaatvoed net altijd THDu direct aan de aggregaatuitgang én aan het verste verdeelpunt. Het verschil vertelt je hoeveel de kabelimpedantie bijdraagt aan de vervorming. Dat gegeven stuurt de keuze tussen een AHF op het aggregaat of lokale filtering per verdeelgroep.
Wat een engineer leert na de eerste meting op locatie
De nulgeleider was gedimensioneerd op de fasestroom, zoals het boekje zegt voor een symmetrische belasting. Maar triplen stapelen op, en dat boekje gaat ervan uit dat je geen kantoor vol schakelende voedingen aansluit op een tijdelijk net.
De snelste diagnose op locatie: klem een stroomtang op de nulgeleider vóór je de rest meet. Als die waarde hoog is, weet je al genoeg om de rest van de meting te sturen.
