Fasevolgorde meten: de juiste methode voor driefasige systemen
Gebruik een draaiveldmeter of een installatietester met draaiveldfunctie. Dat is de snelste en meest betrouwbare manier om fasevolgorde meten in de praktijk aan te pakken: je krijgt direct te zien of het veld rechts of links draait en of er een fase ontbreekt. Noodoplossingen zoals zelfbouwschakelingen of een scoop bestaan, maar ze hebben duidelijke grenzen.
- Aanbevolen: draaiveldmeter of installatietester met draaiveldfunctie
- Mogelijk, met beperkingen: eenvoudige elektronische indicatoren, oscilloscoopmethode met scheidingstrafo
- Vermijd: metingen met geaarde, niet-geïsoleerde apparatuur op ongeaarde driefasige circuits
Meet je zonder de juiste beschermingsmiddelen, dan loop je risico op kortsluiting of erger. Fasevolgorde bepalen is geen klus voor improvisatie.
Belangrijkste inzichten
Een draaiveldmeter of installatietester met draaiveldfunctie is de betrouwbaarste manier om fasevolgorde te meten, terwijl DIY-indicatoren en ongeïsoleerde scoopmetingen aanzienlijke risico’s en beperkingen kennen.
| Punt | Details |
|---|---|
| Kies de juiste tester | Gebruik een draaiveldmeter of installatietester met draaiveldfunctie voor een snel en betrouwbaar resultaat. |
| Vermijd geaarde scoopmetingen | Sluit een oscilloscoop nooit rechtstreeks aan zonder scheidingstrafo, dat kan kortsluiting veroorzaken. |
| Naam is niet de rotatie | Fasebenamingen zoals L1 zijn arbitrair; documenteer intern consistent in plaats van op de naam te vertrouwen. |
| Bewaak continu bij mobiele kasten | Zet fasebewakingsmodules in bij tijdelijke installaties zodat afwijkingen automatisch geblokkeerd worden. |
| Huur in plaats van aanschaffen | Stroomhuren biedt werfkasten, meetinstrumenten en aardingsmateriaal met technisch advies voor tijdelijke driefasige opstellingen. |
Inhoudsopgave
- Welke technieken bestaan er om fasevolgorde te analyseren?
- Hoe meet je fasevolgorde stap voor stap?
- Waarom de naam L1 minder belangrijk is dan de rotatie
- Wat zijn de belangrijkste veiligheidsrisico’s bij het meten?
- Praktische inzet: welke apparatuur heb je nodig op locatie?
- Wat conventionele adviezen over fasevolgorde over het hoofd zien
- Meetapparatuur en werfkasten huren bij tijdelijke opstellingen
- Bronnen
Welke technieken bestaan er om fasevolgorde te analyseren?
Er zijn grofweg vier categorieën gereedschap om de fasevolgorde te bepalen, en niet allemaal even geschikt voor elke situatie.
- De professionele draaiveldmeter. Dit instrument toont via LED’s of een draaiende schijf onmiddellijk of het veld links of rechts draait. Volgens de informatiefiche van Volta detecteren deze meters vaak ook een ontbrekende fase, iets wat je met het blote oog nooit zou zien.
- De installatietester met draaiveldfunctie. Veel moderne multifunctionele testers hebben deze functie standaard ingebouwd, naast isolatieweerstand en aardlusimpedantie. Handig als je toch al zo’n instrument bij je hebt voor keuringen.
- Eenvoudige elektronische indicatoren. Deze werken vaak met een kunstmatig sterpunt en flip-flop-logica om de volgorde te bepalen, zoals de klassieke schakeling die Elektuur beschrijft. Het probleem: bij een ontbrekende fase of een slecht contact kan de indicator een fout signaal geven zonder dat je dat doorhebt.
- De oscilloscoop met scheidingstrafo. Technisch mogelijk, maar alleen met een scheidingstrafo of dubbel geïsoleerde meettrafo’s. Een gewone scope met aardreferentie op een fasegeleider aansluiten kan kortsluiting veroorzaken.
Voor mobiele opstellingen, denk aan een werf of een evenement, geldt een vijfde route: fasebewakingsmodules ingebouwd in de drie-fase aansluiting in de verdeelkast. Die blokkeren de installatie automatisch bij een foute volgorde, nog voordat iemand met een tester hoeft te komen kijken.
Pro-tip: Combineer nooit een goedkope DIY-indicator als enige controle bij een driefasige motor met een aanzienlijk vermogen. Eén verkeerde uitslag kan de wikkelingen beschadigen nog voordat je het door hebt.
Modernere motorbesturingen met frequentieregelaars zijn overigens minder gevoelig voor de absolute fasevolgorde, omdat de regelaar de draairichting intern regelt. Toch blijft consistente rotatie aanhouden een verstandige gewoonte, ook op installaties met VFD’s.
Hoe meet je fasevolgorde stap voor stap?
Een gestructureerde aanpak voorkomt fouten en levert reproduceerbare resultaten op, ongeacht welk instrument je gebruikt.
- Bereid je voor. Trek je persoonlijke beschermingsmiddelen aan, controleer of de installatie spanningsloos gemaakt kan worden waar dat praktisch is, en kies een tester die geschikt is voor de spanning en het vermogen van de installatie.
- Sluit de tester aan. Verbind de drie meetpennen met de fasegeleiders, doorgaans aangeduid als U, V, W bij motoren of R, S, T bij oudere Europese notatie. Volgorde van aansluiten maakt niet uit; het instrument leest de rotatie af, niet de naam van de klem.
- Activeer en lees af. Druk op de meetknop en kijk naar de indicator. Een rechtsdraaiend veld toont doorgaans een pijl of groene LED in wijzerzin, een linksdraaiend veld het omgekeerde.
- Interpreteer het resultaat. Blijft de aanwijzer stilstaan of geeft het instrument geen duidelijk signaal, dan wijst dat meestal op een ontbrekende fase of een slecht contact, niet op een neutraal resultaat.
- Verifieer bij twijfel. Test op laag vermogen of gebruik een kleine testmotor om de draairichting visueel te bevestigen voordat je de hoofdinstallatie aansluit.
Een veelgemaakte fout is de tester loskoppelen zodra het eerste signaal verschijnt, zonder te wachten op een stabiele aflezing. Bij een zwakke of onderbroken fase kan het instrument aanvankelijk een willekeurig signaal tonen dat pas na een paar seconden stabiliseert. Wacht die stabilisatie altijd af voordat je een conclusie trekt.

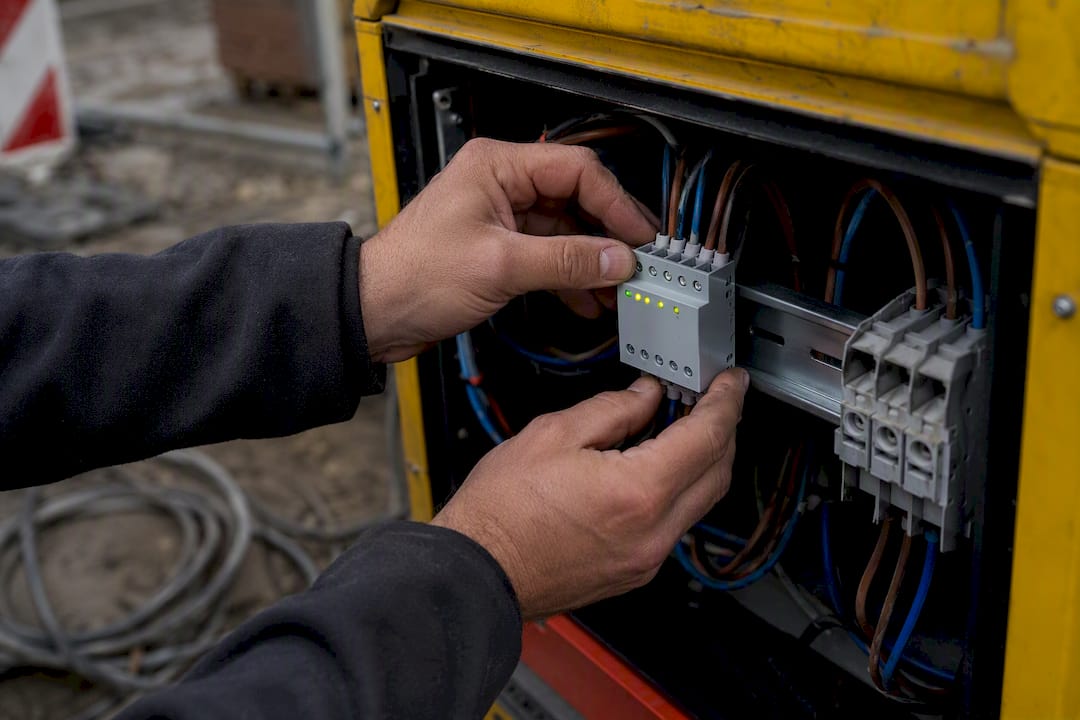

Bij mobiele installaties, zoals een werfkast op een bouwplaats, is een geïntegreerde fasebewakingsmodule vaak effectiever dan losse metingen achteraf: ze controleert continu op aanwezigheid van alle fasen, correcte volgorde en voedingsspanning binnen veilige grenzen, en schakelt zelf uit bij afwijkingen.
Waarom de naam L1 minder belangrijk is dan de rotatie
Een veelvoorkomend misverstand: technici denken dat fasevolgorde bepalen draait om het vinden van “de echte L1”. Dat klopt niet. De naamgeving van fasen door een netbeheerder is grotendeels arbitrair; wat telt is de rotatierichting van het veld, niet welke draad toevallig L1 heet.
Voor de installatiepraktijk is interne consistentie belangrijker dan een absolute waarheid over de fasebenaming, zoals ook blijkt uit richtlijnen rond elektrische installaties. Zorg daarom voor:
- Duidelijke klemmenmerken die je binnen het hele project consistent gebruikt.
- Een testdocument waarin je per meetpunt noteert welke volgorde je hebt vastgesteld.
- Overdracht van die documentatie naar collega’s die later aan dezelfde installatie werken, om latere verwarring te voorkomen.
Zonder die documentatie loop je het risico dat iemand maanden later dezelfde meting opnieuw moet doen, puur omdat niemand meer weet welke fase waar zat.
Wat zijn de belangrijkste veiligheidsrisico’s bij het meten?
Meten met geaarde of onvoldoende geïsoleerde apparatuur op een driefasig circuit kan gevaarlijk zijn. Dit is geen theoretische waarschuwing: een oscilloscoop zonder scheidingstrafo die je rechtstreeks op een fasegeleider aansluit, kan kortsluiting veroorzaken via de aardverbinding van het instrument zelf.
- Gebruik uitsluitend gecertificeerde meetapparatuur die geschikt is voor de spanningscategorie van de installatie.
- Zet fasebewakingsmodules standaard in bij mobiele schakelkasten, zodat een foutieve aansluiting automatisch geblokkeerd wordt.
- Controleer altijd op afwezigheid van spanning voor je aan de installatie werkt, ook als je “alleen maar” een meting wil doen.
- Documenteer elke meting en label de fasen, zodat een collega bij twijfel niet opnieuw hoeft te beginnen.
- Neem bij onduidelijke resultaten contact op met een bevoegd persoon voordat je de installatie in bedrijf stelt.
Pro-tip: Sta je voor een installatie waarvan je niet zeker weet of hij spanningsloos is? Behandel hem altijd als onder spanning staand, ook als het schema iets anders beweert.
Praktische inzet: welke apparatuur heb je nodig op locatie?
Voor tijdelijke installaties, denk aan een evenement of een bouwplaats, is het niet altijd praktisch om eigen meetapparatuur aan te schaffen die je maar een paar keer per jaar gebruikt. Stroomhuren biedt daarom huuropties die aansluiten op deze behoefte.
- Verdeelkasten met fasebewaking voor werven en evenementen, zodat een foute aansluiting meteen wordt opgemerkt.
- Meetinstrumenten, waaronder toestellen geschikt voor aardings- en fasecontroles.
- Aardingsmateriaal en CEE-kabels die voldoen aan Europese normen, essentieel bij tijdelijke driefasige opstellingen.
Vraag bij verhuur altijd na of het instrument een draaiveldfunctie heeft, of het VCA-gecertificeerd personeel betreft en of er een duidelijke handleiding wordt meegeleverd. Dat voorkomt verrassingen op het moment dat je de installatie in gebruik wil nemen.
Wat conventionele adviezen over fasevolgorde over het hoofd zien
De meeste handleidingen behandelen fasevolgorde meten alsof het een eenmalige controle is: meet één keer bij oplevering, klaar. In de praktijk is dat precies waar het misgaat bij tijdelijke installaties. Een werfkast wordt verplaatst, een kabel wordt omgewisseld bij een volgende opbouw, en niemand meet opnieuw omdat “het de vorige keer toch goed was”.

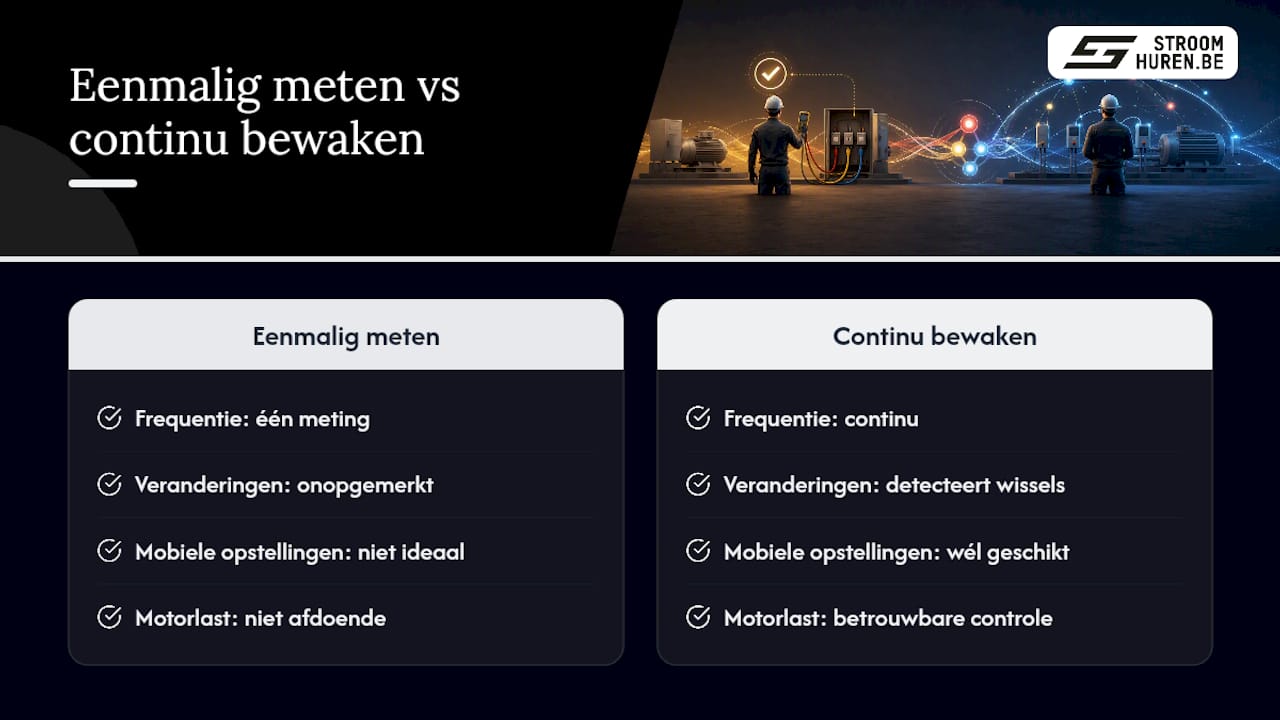

Wat vaak onderschat wordt, is het verschil tussen eenmalig meten en continu bewaken. Een draaiveldmeter geeft je een momentopname; een fasebewakingsmodule in de kast geeft je continue zekerheid, ook wanneer een derde partij later aan dezelfde installatie sleutelt. Voor mobiele en tijdelijke opstellingen is dat verschil groter dan de meeste installateurs beseffen.
Waar de conventionele aanpak ook tekortschiet: te veel vertrouwen op een goedkope elektronische indicator omdat “hij toch een lampje laat branden”. Zulke indicatoren zijn nuttig als eerste indruk, nooit als enige controle bij een gemotoriseerde last met aanzienlijk vermogen. Prioriteer daarom gecertificeerde apparatuur boven improvisatie, zeker bij herhaald gebruik op wisselende locaties.
