Driefase belasting verdelen: zo balanceer je L1, L2 en L3 veilig
13 min lezenRedactie Stroomhuren.be
Verdeel je driefasige stroomvoorziening zo dat elke fase een vergelijkbare stroom draagt, met een kleine onbalans tussen L1, L2 en L3 als vuistregel. Meet dit met een digitale ampèremeter, werk met apart bekabelde functionele zones voor licht, geluid en catering, en schakel bij twijfel een specialist zoals Stroomhuren in voor advies en meetondersteuning vóór je live gaat.
Kort samengevat:
- Een kleine onbalans tussen de drie fasen is acceptabel, maar bij grote onbalans moet je deze snel herstellen om oververhitting en spanningsproblemen te voorkomen.
- Meet met een fasestroommeter, voltmeter en aardingsmeter voor je live gaat om onbalans tijdig te constateren en te corrigeren.
- Verdeel verbruikers bewust over verschillende fasen en gebruik aparte sub-verdeelkasten voor verschillende functies om storingen en onbalans te voorkomen.
- Houd rekening met startstromen van zware apparatuur en reken met diversiteitsfactoren om een realistisch beeld van de belasting te krijgen.
- Bij complexe opstellingen of bij twijfel is het verstandig een specialist in te schakelen voor advies, metingen en ondersteuning vooraf en tijdens het gebruik.
Inhoudsopgave
- Hoe verdeel je verbruikers stap voor stap over L1, L2 en L3?
- Werken met sub-verdeelkasten per functionele zone
- Hoe controleer je de faseverdeling vóór livegebruik?
- Checklist: veelgemaakte fouten bij driefase belasting verdelen
- Waarom is een evenwichtige faseverdeling zo belangrijk?
- Wat kost ongelijke faseverdeling aan energie en efficiëntie?
- Hoe pas je faselasten aan bij een veranderend verbruiksprofiel?
- Welke digitale tools helpen bij fasebalancering?
- Zelf regelen of een specialist inschakelen: dry hire versus volledige service
- Advies en materiaal voor een veilige faseverdeling
- Bronnen
- Veelgestelde vragen
Hoe verdeel je verbruikers stap voor stap over L1, L2 en L3?
Driefase belasting verdelen begint niet bij de verdeelkast, maar bij een simpele lijst. Voordat je één stekker aansluit, moet je weten wat er precies aan vermogen binnenkomt en wanneer.
Stap 1: inventariseer elk apparaat. Noteer het nominale vermogen in watt of kilowatt en, minstens zo belangrijk, de geschatte startstroom. Een koelinstallatie of een lasapparaat trekt bij het opstarten vaak twee tot zes keer het nominale vermogen, en dat piekje moet je fase kunnen absorberen zonder dat de automaat valt.
Stap 2: groepeer per functie. Zet continu verbruik (koeling, verlichting, servers) apart van piekverbruik (koffiezetapparaten, compressoren, lasapparatuur). Continue lasten zijn voorspelbaar en vormen de basis van je faseverdeling; pieklasten verdeel je zo dat ze nooit tegelijk op dezelfde fase samenkomen.
Stap 3: wijs toe en tel op. Houd de som van de vermogens per fase zo dicht mogelijk bij elkaar. Gebruik een diversiteitsfactor wanneer apparaten niet gelijktijdig op vol vermogen draaien. Niet elke friteuse op een catering-eiland staat de hele avond op maximaal vermogen: reken met 0,7 tot 0,8 in plaats van 1,0 en je krijgt een realistischer beeld.

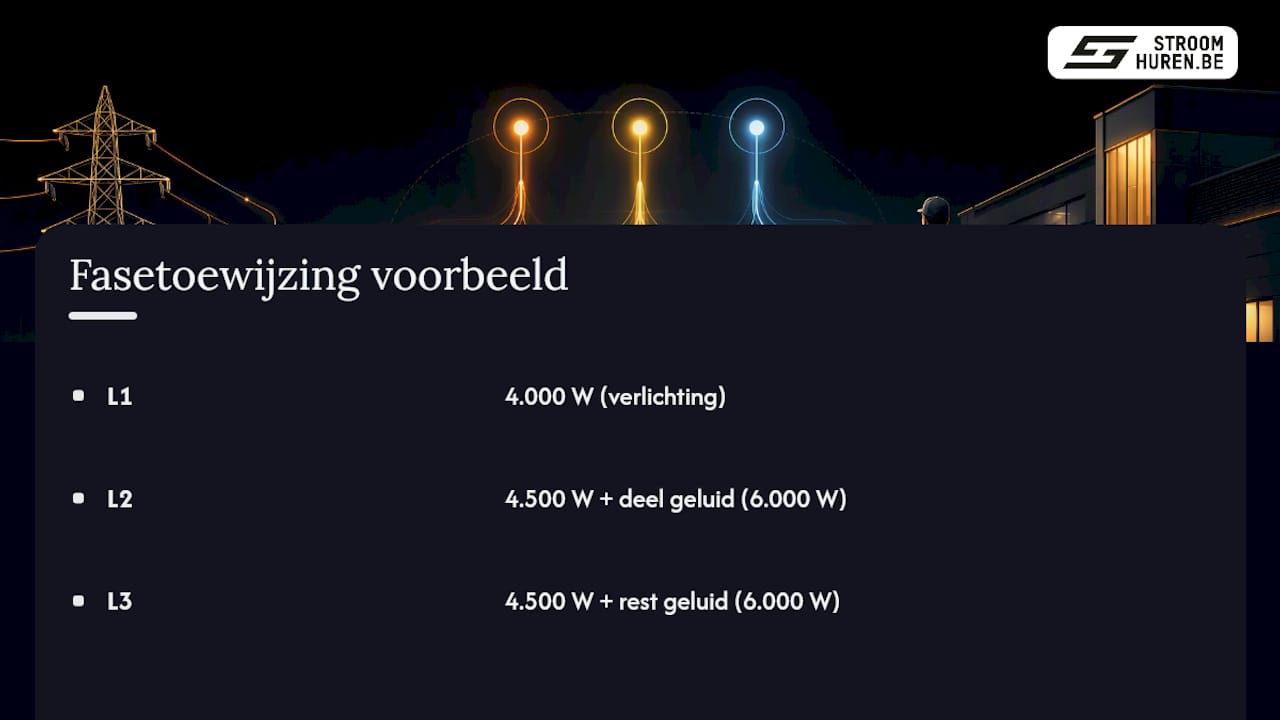

Een kort rekenvoorbeeld maakt dit concreet. Stel je hebt drie verbruikersgroepen: verlichting op 4.000 W, geluid op 6.000 W en catering op 9.000 W. In plaats van elke groep op één fase te zetten, splits je de catering-groep in twee delen van 4.500 W en verdeel je die over twee verschillende fasen. Zo land je uit op ongeveer 4.000 W, 4.500 W plus een deel geluid, en 4.500 W plus de rest van geluid, wat de spreiding veel gelijkmatiger maakt dan drie ongelijke blokken.
Pro-tip: Reken altijd met de startstroom van je zwaarste apparaat, niet met het nominale vermogen. Dat is meestal de fase waar het misgaat, niet de fase met het hoogste continue verbruik.
Werken met sub-verdeelkasten per functionele zone

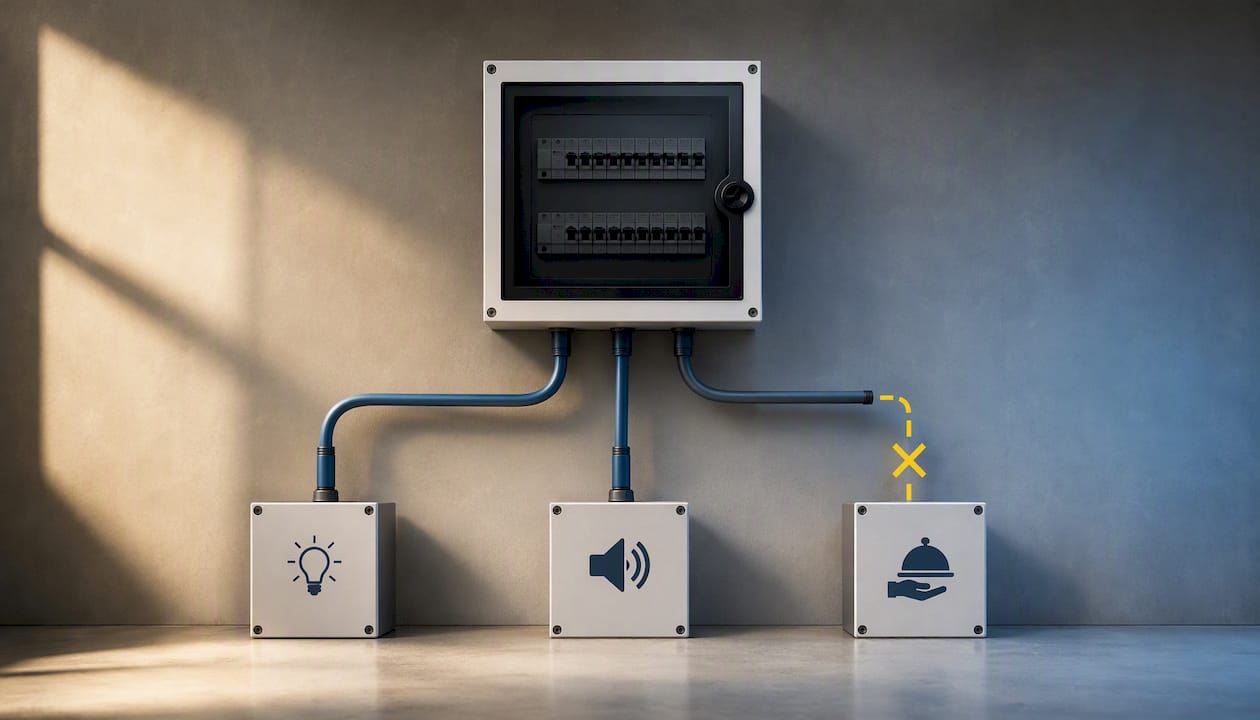

Zodra je weet wat waar naartoe moet, is de vraag hoe je dat fysiek opbouwt. Werk per functionele zone, zoals licht, geluid en catering, met een eigen sub-verdeelkast in plaats van alles op één centrale kast aan te sluiten. Dat houdt de belasting overzichtelijk en isoleert storingen tot één zone, in plaats van dat een kortsluiting bij de foodtruck je hele podium plat legt, zoals ook blijkt uit praktijkervaring met tijdelijke stroom voor backstage- en artiestenzones.
Voor kleinere opstellingen (een bedrijfsfeest, een marktkraam) volstaat vaak één hoofdverdeelkast met een paar aftakkingen. Bij grotere producties, denk aan een festivalpodium met licht, geluid, catering en artiestenzones, loont het om per functie een eigen sub-verdeelkast te plaatsen. Dat versnelt ook foutdiagnose aanzienlijk: valt er iets uit, dan controleer je één kast in plaats van een heel netwerk van kabels.
Kabelkeuze en kabellengte zijn hier geen bijzaak. Een te dunne kabel over een lange afstand geeft spanningsverlies en warmteontwikkeling, vooral bij hoge startstromen. Reken liever een maatje groter dan je op papier nodig denkt te hebben, zeker bij afstanden boven de 25 meter.
Wat helpt bij het plannen van deze indeling:
- Ken je piekverbruikers en verspreid ze bewust, nooit twee zware pieklasten op dezelfde fase in dezelfde zone.
- Label elke kabel en kast met de zone en de fase waarop hij zit, ook bij een tijdelijke opstelling.
- Kies kabeldoorsnede op basis van afstand én piekstroom, niet alleen op nominaal vermogen.
- Houd een vaste looproute voor kabels aan, weg van looppaden en waterbronnen.
Concrete voorbeelden van zulke opstellingen, inclusief kabelrouting en kastindeling, vind je terug in de praktijkgids voor het opbouwen van tijdelijke stroomvoorziening op een evenement.
Hoe controleer je de faseverdeling vóór livegebruik?
Rekenwerk en een mooie kastindeling zeggen niets zonder een meting. Voordat je publiek toelaat of een werf opstart, doorloop je een vaste testprocedure.
Je hebt daarvoor drie soorten meetinstrumenten nodig: een fasestroommeter die de ampères per fase apart weergeeft, een digitale volt/ampèremeter voor spanning en stroom in één oogopslag, en een aardingsmeter om de aardverbinding te controleren. Digitale meters en fasestroommetingen zijn onmisbaar om onbalans snel op te sporen, zoals ook Fluvius benadrukt in zijn informatie over meterwerking.
De meetvolgorde bouwt logisch op:
- Meet eerst de lege lijn, zonder belasting, om een nulpunt vast te stellen.
- Voer daarna een gefaseerde lasttest uit: schakel groep per groep in en noteer de stroom per fase.
- Meet ten slotte bij verwachte piekactiviteit, dus met alle zones actief zoals tijdens het echte gebruik.
Als vuistregel geldt: een kleine onbalans tussen de zwaarst en lichtst belaste fase is acceptabel voor de meeste tijdelijke opstellingen. Bij een grotere onbalans moet je herverdelen zodra dat praktisch kan, en bij een hoge onbalans, herschik je de belasting onmiddellijk, vóór je verder opbouwt of live gaat.
Een duidelijke onbalans is het punt waarop actie niet langer optioneel is. Op dat niveau loop je een reëel risico op oververhitting van kabels en instabiele spanning richting gevoelige apparatuur zoals mengpanelen en lichtregelaars.
Checklist: veelgemaakte fouten bij driefase belasting verdelen
De meeste problemen met faseverdeling ontstaan niet door slechte apparatuur, maar door voorspelbare menselijke fouten. Deze komen het vaakst terug:
- Alles op het gevoel verdelen. Zonder inventarisatie vooraf schat je startstromen structureel te laag in, met overbelaste automaten als gevolg.
- Gemengde eenfasige en driefasige belasting negeren. Bij een mix van eenfasige en driefasige apparaten is extra aandacht nodig voor zowel faseverdeling als kabeldimensionering, anders loop je spanningsverlies op, zoals blijkt uit ervaring met professionele aggregaten op bouwplaatsen.
- Automaten en aardlekschakelaars niet controleren op waarde. Een verkeerd gedimensioneerde automaat lost te laat of juist te vroeg.
- Geen labeling of documentatie. Zonder markering van kast, kabel en fase duurt foutzoeking tijdens een storing veel te lang.
- Geen escalatieplan. Leg vooraf vast wie ingrijpt bij onbalans of oververhitting, en wat de eerste stap is: belasting afschakelen, herverdelen, of de installatie stilleggen.
Systeemchecks vóór opstart horen standaard te zijn: controleer waarden van automaten, test elke aardlekschakelaar met de testknop, en leg de indeling schriftelijk vast. Dat klinkt bureaucratisch, maar het is precies wat het verschil maakt tussen een storing van vijf minuten en een uitval van een halve avond.
Waarom is een evenwichtige faseverdeling zo belangrijk?
Een driefasig systeem draait op de aanname dat elke fase ongeveer evenveel belasting draagt. Zodra dat scheeftrekt, wordt de spanning instabiel, ook als het totale vermogen nog binnen de limiet van je aggregaat blijft. Dat is een punt dat technici vaak onderschatten: het gaat niet om hoeveel vermogen je in totaal trekt, maar om hoe dat vermogen over de drie fasen verdeeld is.
Een groot verschil tussen fasen kan leiden tot onstabiele spanning en uiteindelijk schade aan de stroombron zelf, zoals ook naar voren komt in analyses van professionele aggregaten voor bouwplaatsen en industrie. Een aggregaat dat structureel op onbalans draait, slijt sneller: de wikkelingen warmen ongelijk op, de regelaar moet voortdurend bijsturen, en de levensduur van de motor loopt terug.
Voor gevoelige apparatuur is dit nog kritischer. Audio en licht reageren direct op spanningsschommelingen, met hoorbare of zichtbare storing als gevolg. Een goede faseverdeling beschermt die apparatuur tegen fluctuaties en verhoogt de betrouwbaarheid van een hele productie, van kleine bedrijfsborrel tot groot festivalpodium.
Kortom: balans is geen theoretische wens, het is een directe factor in hoe lang je stroombron meegaat en hoe stabiel je productie draait.
Wat kost ongelijke faseverdeling aan energie en efficiëntie?
Onbalans tussen fasen kost meer dan alleen risico op uitval, het kost ook geld en rendement. Een aggregaat dat op één overbelaste fase draait, werkt inefficiënter dan een generator die zijn drie fasen gelijk verdeeld belast krijgt. De motor moet compenseren voor de scheve verdeling, wat leidt tot meer brandstofverbruik per geleverde kilowattuur.
Bij netgevoede opstellingen speelt een vergelijkbaar probleem: een onbalans zorgt voor extra verliezen in kabels en transformatoren, en die verliezen betaal je gewoon mee in je energiekosten. Hoe groter het verschil tussen de zwaarst en lichtst belaste fase, hoe meer vermogen er wegvloeit als warmte in plaats van nuttig gebruikt te worden.
Bij opstellingen met meerdere energiebronnen, bijvoorbeeld een combinatie van aggregaat en batterijpakket, wordt dit effect nog relevanter, zoals ook besproken in de complete gids voor zonnepanelen dakkeuring voorbereiding waarin planning en netbelasting bij bouwprojecten aan bod komen. Load sharing en peakshaving zijn strategieën die pieken en brandstofverbruik verlagen wanneer meerdere bronnen samenwerken, zoals beschreven in materiaal over load sharing bij hybride energiesystemen. Zonder goede verdeling tussen die bronnen loop je het risico dat één bron structureel harder werkt dan nodig, wat de levensduur van batterijen en de brandstofefficiëntie van een aggregaat allebei negatief beïnvloedt.
Voor projecten waar energiekosten meetellen in de begroting, zoals een meerdaags evenement of een langlopende bouwwerf, is faseverdeling dus niet alleen een veiligheidskwestie. Het is een directe hefboom op je operationele kosten.
Hoe pas je faselasten aan bij een veranderend verbruiksprofiel?
Een faseverdeling die klopte bij de opbouw, klopt niet automatisch meer een paar uur later. Verbruiksprofielen op evenementen en werven veranderen voortdurend: extra foodtrucks die aansluiten, een tweede lichttoren die erbij komt, of een bouwfase waarin plots meer gereedschap tegelijk draait.
Plan daarom bewust met marge. Dat voorkomt dat je bij elke nieuwe aansluiting de hele verdeling moet herzien.
Controleer bij elke significante wijziging in de opstelling opnieuw de fasestromen, niet alleen bij de eerste opbouw. Een korte hercontrole met de fasestroommeter kost een paar minuten en voorkomt een storing tijdens het drukste moment van de dag.
Verdeel verbruikers die gelijktijdig actief zijn bewust over verschillende fasen om kunstmatige pieken op één fase te vermijden. Timing en routing van kabels zijn hierbij minstens zo belangrijk als de rekensom zelf, zoals ook blijkt uit ervaring met tijdelijke stroomopstellingen voor backstage- en artiestenzones. Werk je met wisselende ploegen op een bouwwerf, dan helpt het om vooraf afspraken te maken over wanneer zware apparatuur zoals lasapparaten of compressoren wordt ingeschakeld, zodat die niet toevallig allemaal op hetzelfde moment op dezelfde fase samenkomen.
Welke digitale tools helpen bij fasebalancering?
Handmatig rekenen en meten blijft de basis, maar digitale hulpmiddelen maken fasebalancering bij grotere opstellingen een stuk beter beheersbaar. Moderne stroomverdelers en distributieracks komen steeds vaker met ingebouwde monitoring: LED-indicatoren per fase, digitale uitlezing van stroom en spanning, en soms zelfs uitgangen die per groep gemarkeerd zijn. Dat soort praktische functies, zoals te zien in beschrijvingen van driefasige stroomverdeelracks voor evenementen, maakt het makkelijker om in één oogopslag te zien of een fase uit balans raakt.
Voor grotere producties met meerdere energiebronnen bestaat er load sharing-technologie die vermogen automatisch verdeelt tussen aggregaten, batterijen en netaansluiting. Dat is met name relevant wanneer je niet met één generator werkt, maar met een combinatie van bronnen die elkaar moeten aanvullen zonder dat er pieken ontstaan op één punt.
Belangrijk is wel dat geen tool het menselijke oordeel vervangt. Een digitale meter vertelt je wat er gebeurt, niet waarom, en niet wat de juiste correctie is. Daar blijft ervaring nodig, ook van gekwalificeerde elektromonteurs die weten hoe je een opstelling leest en corrigeert. De combinatie van goede meetapparatuur en een technicus die de cijfers kan interpreteren, is wat een tijdelijke stroomvoorziening echt veilig maakt, niet de technologie op zichzelf.
Zelf regelen of een specialist inschakelen: dry hire versus volledige service
Heb je een ervaren technische ploeg en tijd om vooraf te rekenen en te meten? Dan kan dry hire, waarbij je zelf materiaal huurt en opbouwt, prima werken voor een overzichtelijke opstelling. Bij complexere projecten met meerdere zones, wisselende verbruiksprofielen of een strakke planning is volledige installatiebemiddeling vaak de veiligere keuze: een specialist denkt vooraf mee over faseverdeling en voert de meting uit voordat jij live gaat.
Sommige verhuurders van tijdelijke stroomvoorzieningen werken met certificeringen, 24/7 bereikbaarheid en een vaste contactpersoon per project, wat de coördinatie tijdens opbouw en tijdens het evenement zelf een stuk soepeler maakt. Vraag een verhuurder altijd om concreet bewijs: een meetrapport van de faseverdeling, certificaten van het gehuurde materiaal, en duidelijke afspraken over wie waarvoor verantwoordelijk is tijdens de opbouw. Zonder die stukken huur je materiaal, niet zekerheid.
Advies en materiaal voor een veilige faseverdeling
Stroomhuren is het aanspreekpunt wanneer je zelf niet elk detail van de faseverdeling wilt uitrekenen en verifiëren: je krijgt materiaal én advies vóór opbouw, in plaats van alleen een pallet kabels op de stoep.
Voor een evenement, bouwwerf of technische installatie kun je bij een stroomverhuurder verdeelkasten, kabels, aardingsmateriaal, overgangen, meetinstrumenten en kabelgoten huren, met opties variërend van dry hire tot volledige service inclusief installatiebemiddeling. Bij twijfel over de juiste opstelling is het raadzaam om vooraf advies in te winnen over de faseverdeling en meetprocedure, zodat eventuele onbalans tijdig wordt ontdekt. 24/7 bereikbaarheid kan helpen om ook buiten kantooruren snel ondersteuning te krijgen bij defecten of ontbrekende onderdelen.
Wil je weten wat een verdeelkast huren kost voor jouw project, of heb je meteen een overzicht nodig van alle beschikbare stroomoplossingen? Vraag een offerte aan en ontvang binnen 24 uur een concreet voorstel afgestemd op je functionele zones en verbruiksprofiel.
Bronnen
Voor wie dieper wil ingaan op de technische onderbouwing van dit artikel, zijn dit de belangrijkste externe bronnen:
- Ondernemertips
- Stroom voor tijdelijke backstage- en artiestenzones | Friand
- Fluvius (meterinformatie)
Veelgestelde vragen
Wat is een acceptabele onbalans tussen de drie fasen?
Een kleine onbalans is acceptabel voor de meeste tijdelijke opstellingen. Bij een grotere onbalans moet je herverdelen zodra dat praktisch kan, en bij een hoge onbalans herschik je de belasting onmiddellijk, vóór je verder opbouwt.
Welke meters heb ik nodig om faseverdeling te controleren?
Je hebt minimaal een fasestroommeter voor de ampères per fase, een digitale volt/ampèremeter voor spanning en stroom, en een aardingsmeter voor de aardverbinding nodig. Deze meetinstrumenten zijn essentieel om onbalans snel te detecteren, zoals ook beschreven bij Fluvius.
Kan ik driefase belasting verdelen zonder professionele hulp?
Bij een eenvoudige opstelling met een beperkt aantal apparaten kun je dit zelf doen met een goede inventarisatie en de juiste meetinstrumenten. Bij complexere projecten met meerdere zones is het veiliger om vooraf advies te vragen bij een specialist zoals Stroomhuren, die ook meetondersteuning biedt vóór livegebruik.
Wat gebeurt er als ik de fasen niet goed verdeel?
Ongelijke belasting kan leiden tot instabiele spanning, oververhitting van kabels en een kortere levensduur van je aggregaat. Ook je energiekosten stijgen, omdat een uit balans draaiend systeem minder efficiënt werkt.
Hoe vaak moet ik de faseverdeling opnieuw controleren?
Controleer de fasestromen opnieuw bij elke significante wijziging in je opstelling, bijvoorbeeld wanneer er extra apparatuur bijkomt. Een korte hercontrole met een fasestroommeter kost slechts enkele minuten en voorkomt storingen tijdens piekmomenten.
